Starter Platform for OpenVINO ™ Toolkit 是一款高性价比的 PCIe FPGA 板卡, 采用 Cyclone V GT (或GX) 最大容量 301K LE 的 FPGA, 并支持 PCIe Gen2 x4（GX的器件则支持  PCIe Gen1 x4）。板子上包含 1GB 高速DDR3, 64MB SDRAM, UART to USB 通讯介面, 以及 GPIO 和 Arduino 等扩充接口, 提供了一个具高性能和低功率处理系统的可重构性平台。

Starter Platform for OpenVINO ™ Toolkit 套件内包含了板子上所有周边设备的参考设计范例以及详细的范例说明手册, 让开发人员能在最短时间内开始架构所需的系统。

Starter Platform for OpenVINO ™ Toolkit 套件也是一个最经济实惠的 OpenCL HPC (High Performance Computing) 开发平台。 Starter Platform for OpenVINO ™ Toolkit 支持 Intel^® FPGA OpenCL BSP,  让开发人员能使用高阶语言来进行系统设计, 对运算性能要求较高任务, 能从 PC 主处理器转载到 FPGA 上处理, 从而提高系统整体效能。

FPGA 器件

• Cyclone V  芯片
  • 301K 逻辑单元
  • 13,917 Kbits 嵌入式内存
  • 8 个分频锁相环
  • 2 个硬件存储控制器
  • 9个收发器（GT器件的收发器速度是6.144G，GX的收发器速度是3.125G）

配置与调试

• x4 串行配置芯片– EPCQ256
• 板载 USB-Blaster II (Mini-B 型接口)

存储器器件

• 64MB (32Mx16) SDRAM
• 1GB (2x256Mx16) DDR3 SDRAM

通讯

• UART 转 USB（USB Mini-B 型连接头）
• GT 的器件支持 PCIe Gen2 x4 (GX的器件支持 PCIe Gen1 x4)

扩展接口

• 2 个 40 pin GPIO 接口，每个 GPIO 的属性为：
  • 36 个普通 GPIO PIN
  • 支持配置为 8 对 LVDS TX, 8 对 LVDS RX
  • 带二极管保护电路
  • 可配置的 I/O 标准为 1.5/1.8/2.5/3.3V
• 1 个 Arduino Uno revision 3 扩展接口
  • Analog ADC
    • SPI 接口
    • 快速吞吐率：500Ksps
    • 8 通道
    • 分辨率: 12-bit
    • 模拟输入范围：0 ~ 4.096 V
    • 分辨率: 12-bit
  • Digital IO
    • 带二极管保护电路
• SMA IN/OUT 3.3V 单端输入输出

开关、按钮、指示器

• 5 个用户按键 (4 个普通按键, 1 个 CPU_RESET_n)
• 4 个用户开关
• 4 个LED
• 2 个七段数码显示管

电源

• 12V 直流电源输入
• PCIe 12V 电源输入

散热

• 12V 5000 转风扇

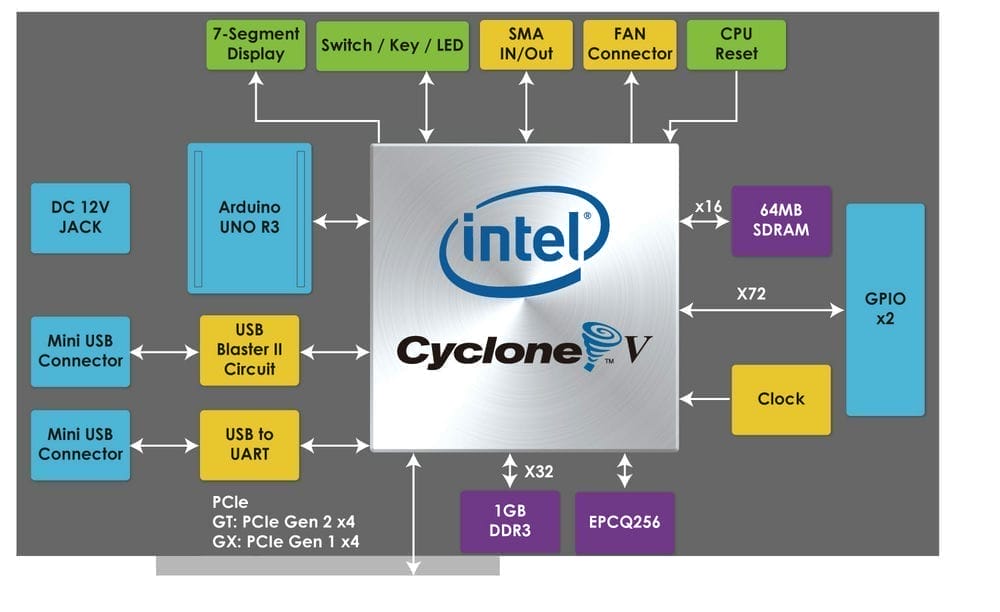

Block Diagram

No	产品名称	售价(RMB)
1.	[TSP] Starter Platform for OpenVINO™ Toolkit 产品编号: P0559  重量: 1,500g	xxx
2.	[TSP] Starter Platform for OpenVINO™ Toolkit (教育版) 产品编号: P0559  重量: 1,500g	xxx
