【DE0-Nano-SoC】TERASIC友晶 DE0-Nano-SoC Development and
- 产品型号： DE0-Nano-SoC
- 产品品牌： TERASIC友晶科技/Intel FPGA
- 产品规格： Altera Cyclone V SE 5CSEMA4U23C6N
- 产品价格： 欢迎咨询采购，量多优惠多，提供完善的售后保障和支持！
- 咨询热线：027-87538900
DE0-Nano-SoC 开发平台拥有以Altera SoC FPGA为主轴的强大的硬件设计平台，结合了业界领先最新的可编程序逻辑的嵌入式双核心Cortex-A9以满足终极设计的灵活性。使用者现在可尽情的运 用这个搭配了高性能和低功率处理系统的可重构性力量强大的平台开发更多的设计运用。Altera的SoC系统结合了以ARM为主的HPS架构处理器，周边 及内存接口与使用高带宽互联骨干结构的FPGA无缝接合。 DE0-Nano-SoC开发板同时也配备了高速的DDR3内存、仿真数字功能、以太网络以及更多令人兴奋的应用功能。
DE0-Nano-SoC 开发平台包含了所有计算器中执行微软Windows XP或是更高阶系统使用的板子所需要的工具。
DE0-Nano-SoC 开发版与Atlas-SoC开发版的不同处是什么呢?
DE0-Nano-SoC 开发平台与 Atlas-SoC开发平台之硬件配置与组成完全相同。唯一之不同点在于开机启动之程序。DE0-Nano-SoC开发平台与Atlas-SoC开发平台使用者之资源可完全共享。
DE0-Nano-SoC 开发板拥有众多功能,能够让用户实现广泛的电路设计比如从简单的电路到各种各样的多媒体工程。
开发板硬件介绍如下:
FPGA 器件
-
- FPGA 器件为 Altera Cyclone® V SE 5CSEMA4U23C6N

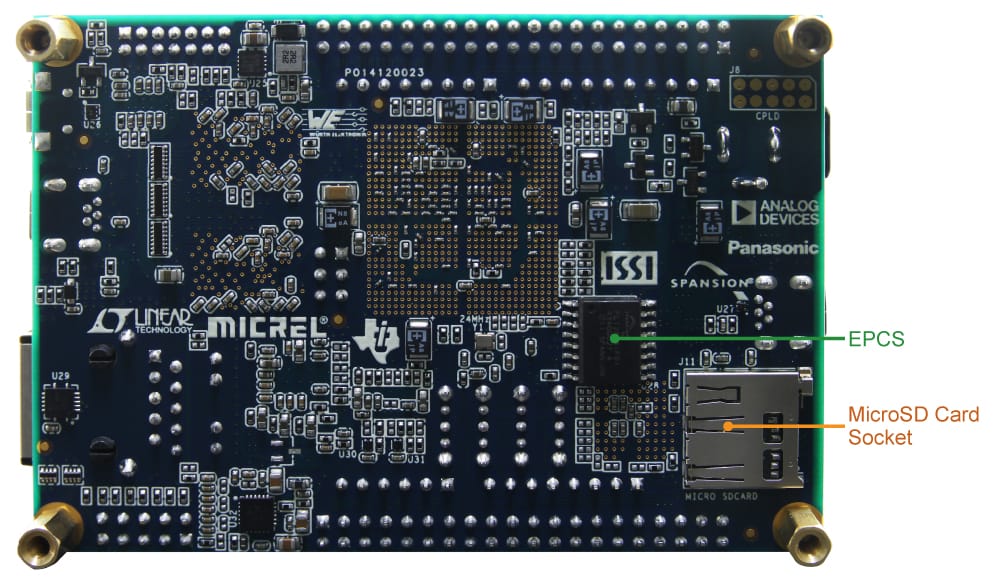

- 串行配置器件– EPCS
- 板上 USB-Blaster II 电路，JTAG 模式
- 2个按钮
- 4个拨码开关
- 8个绿色用户 LED 灯
- 来自时钟发生器的三个50MHz 时钟源
- 两个40-pin 的扩展槽
- 一个 Arduino 扩展槽 （兼容Uno R3），可连接Arduino 背板。
- 一个10-pin 的模拟输入扩展槽（跟Arduino的模拟输入端口是复用关系）。
- A/D 转换器， FPGA端4-pin SPI 接口
硬核处理系统（HPS）
-
- 925MHz ARM Cortex-A9 双核处理器
- 1GB DDR3 SDRAM （32位数据总线）
- 支持 1G 以太网 PHY 的 RJ45 接口
- USB OTG 端口，采用USB Micro-AB 型连接器
- 微型 SD 卡槽
- 加速计（I2C接口+中断
- 一个串口转 USB口，采用 USB Mini-B 型接口
- 一个热启动按钮和一个启动按钮
- 一个用户按钮和一个用户LED灯
- LTC 2x7 扩展槽

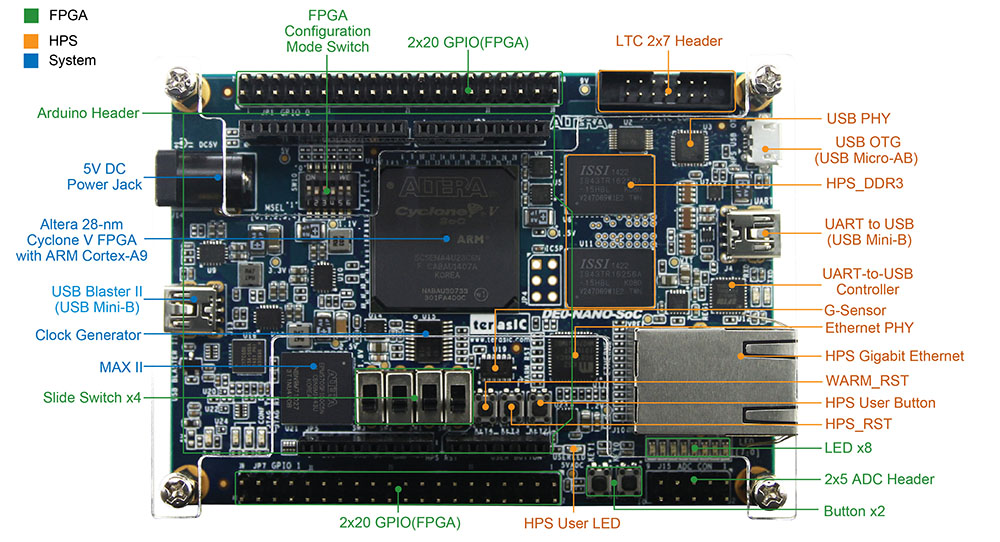

DE0-Nano-SOC 开发板框图
Connectivity
-
- Connect LT24
-
- Connect Arduino

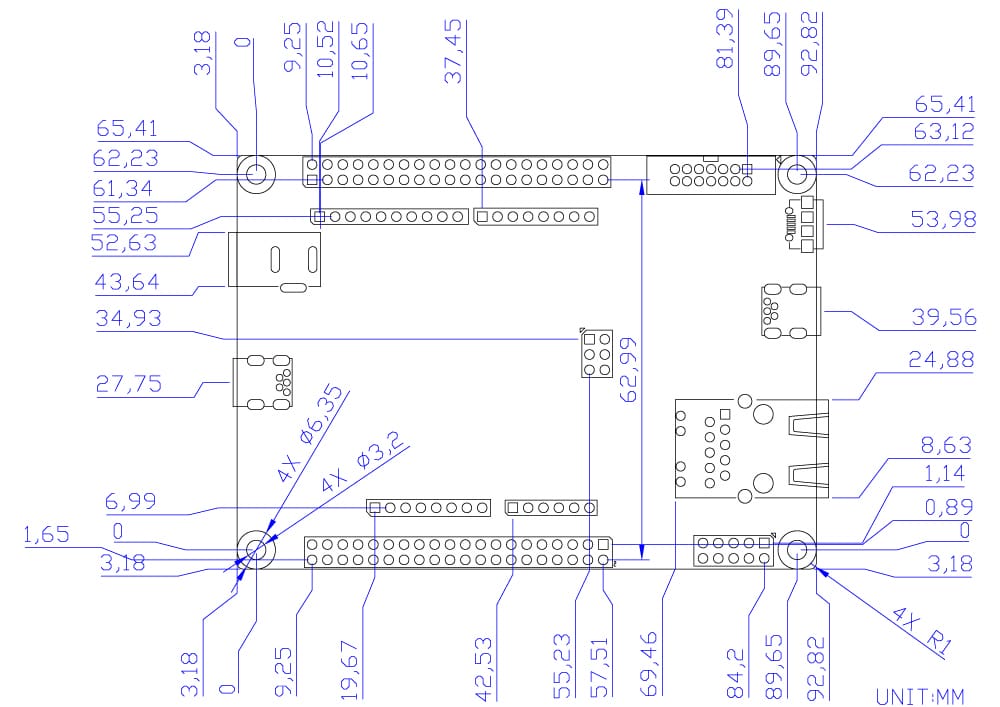

- Size：68.59x96mm
| No | 产品名称 | 售价(RMB) |
|---|---|---|
| 1. |
[DE0-Nano-SoC]DE0-Nano-SoC Development and Education Board
产品编号: P0286
 重量: 500g |
xxx |
| 2. |
[DE0-Nano-SoC]DE0-Nano-SoC Development and Education Board (教育版)
产品编号: P0286
重量: 500g |
xxx |
| 3. |
Atlas-SoC Kit
产品编号: P0419
重量: 500g |
xxx |
DE0-Nano-SoC Resources
Documents
标题
版本
档案大小(KB)
新增日期
下载
DE0-Nano-SoC QSG
1.0.0
2485
2015-05-21
DE0-Nano-SoC User Manual
1.5
7619
2015-12-29
CD-ROM
标题
版本
档案大小(KB)
新增日期
下载
DE0-Nano-SoC CD-ROM
1.1.0
-
2015-12-29
Reference Designs with Selected Daughter Cards
子卡名称
版本
档案大小(KB)
新增日期
下载

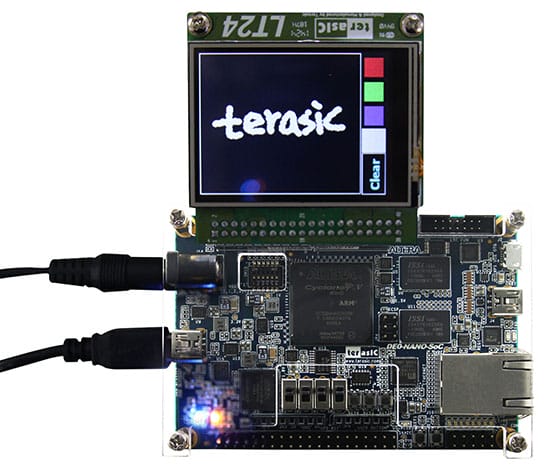

LT24
1.0.0
-
2015-06-02

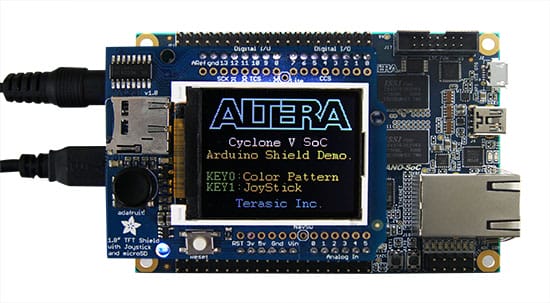

Arduino 1.8" TFT
1.0.0
-
2015-06-02
Linux BSP (Board Support Package): MicroSD Card Image
标题
Linux
Kernel
Min. microSD
Capacity
档案大小(KB)
新增日期
下载
Linux Console
3.13
4GB
108658
2015-05-13
Linux LXDE Desktop with Multi-Touch LCD
3.13
1828776
2016-12-20
VIP Camera With the HPS DDR3
3.13
19781
2016-01-29
Atlas-SoC Kit Resources
Reference Designs and Community Support
标题
Linux Kernel
Min. microSD Capacity
档案大小(KB)
新增日期
下载
Rocketboards.org
-
-
-
2015-07-31
| 标题 | 版本 | 档案大小(KB) | 新增日期 | 下载 |
|---|---|---|---|---|
| DE0-Nano-SoC QSG | 1.0.0 | 2485 | 2015-05-21 |
|
| DE0-Nano-SoC User Manual | 1.5 | 7619 | 2015-12-29 |
|
| 标题 | 版本 | 档案大小(KB) | 新增日期 | 下载 |
|---|---|---|---|---|
| DE0-Nano-SoC CD-ROM | 1.1.0 | - | 2015-12-29 |
|
| 子卡名称 | 版本 | 档案大小(KB) | 新增日期 | 下载 |
|---|---|---|---|---|
| LT24 | 1.0.0 | - | 2015-06-02 |
|
| Arduino 1.8" TFT | 1.0.0 | - | 2015-06-02 |
|
Linux BSP (Board Support Package): MicroSD Card Image
| 标题 |
Linux Kernel |
Min. microSD |
档案大小(KB) | 新增日期 | 下载 |
|---|---|---|---|---|---|
| Linux Console | 3.13 | 4GB | 108658 | 2015-05-13 |
|
| Linux LXDE Desktop with Multi-Touch LCD | 3.13 | 1828776 | 2016-12-20 |
|
|
| VIP Camera With the HPS DDR3 | 3.13 | 19781 | 2016-01-29 |
|
Reference Designs and Community Support
| 标题 | Linux Kernel |
Min. microSD Capacity |
档案大小(KB) | 新增日期 | 下载 |
|---|---|---|---|---|---|
| Rocketboards.org | - | - | - | 2015-07-31 |
|
Documents
| 标题 | 版本 | 档案大小(KB) | 新增日期 | 下载 |
|---|---|---|---|---|
| Atlas-SoC User Manual | 1.2 | 3944 | 2015-10-20 |
 |
| Atlas-SoC kit_QSG.pdf | 1.1 | 2261 | 2015-10-08 |
|
