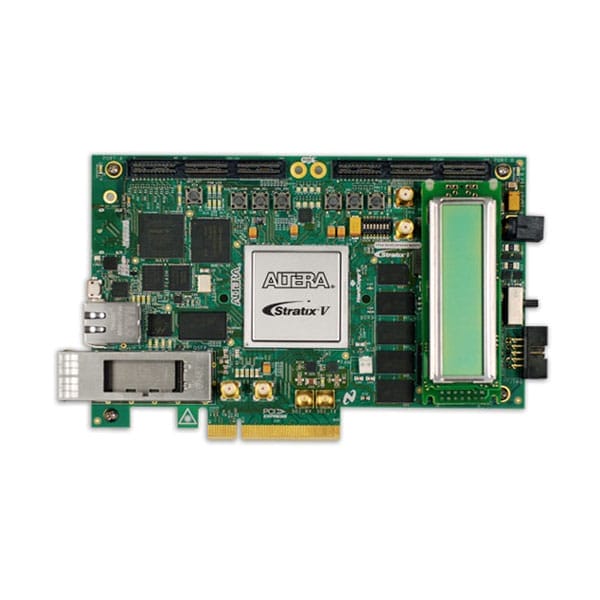

Stratix® V版DSP开发套件提供了全面的设计环境，包括您立即开始开发具有大量DSP功能FPGA设计所需要的全部硬件和软件。开发套件符合RoHS要求。采用这一开发套件，您能够：
使用PCIe短卡外形封装兼容开发板，开发并测试PCI Express® (PCIe®)设计，其数据速率高达Gen3(1)。
开发并测试含有DDR3或者QDR II存储器的存储器子系统。
使用高速中间链接卡(HSMC)连接器来连接Altera合作伙伴(2)提供的35个不同的HSMC，支持Serial RapidIO®、10-Gbps以太网、SONET、CPRI、OBSAI等其他协议。

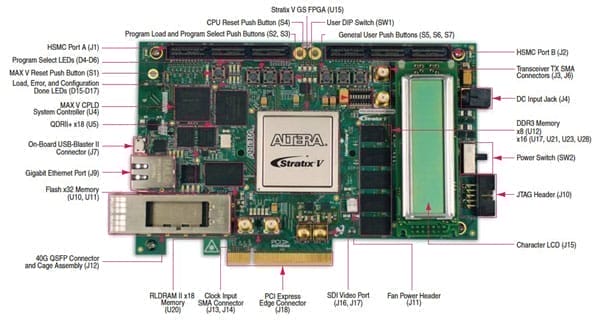

Featured device:

• Stratix V GS FPGA: 5SGSMD5K2F40C2N

Configuration, status, and setup elements

• JTAG
• 板上USB-BlasterTM II电缆
• 通过MAX® V器件和闪存进行快速被动并行(FPP)配置
• 一个复位配置按键
• 一个CPU复位按键
• 两个配置按键

Clocks

• 50-MHz和125-MHz可编程振荡器
• SMA输入(LVPECL)

General user input and output

• 10/100/1000Mbps以太网PHY (SGMII)，提供RJ-45 (铜)连接器。
• 16x2字符LCD
• 一个8位置双列直插封装(DIP)开关
• 16个用户LED
• 三个用户按键

Memory devices

• DDR3 SDRAM (1,152 MB, x72-bit 位宽)
• QDR II+ SRAM (4.5 MB, 2-Mb x18-bit 位宽)
  • 与QDR II 4-Mb x18位宽引脚布局兼容
• RLDRAM II (72-Mbyte CIO RLDRAM II，具有18位数据总线)

Component and interfaces

• PCIe x8边缘连接器
• 两个HSMC连接器
• 串行数字接口(SDI)输入和输出的SMB
• QSFP光封装
• 10/100/1000Mbps以太网PHY (SGMII)，提供RJ-45 (铜)连接器

Power

• 笔记本计算机直流输入
• PCIe边缘连接器
• Nios® II处理器网络服务器，支持系统远程更新。

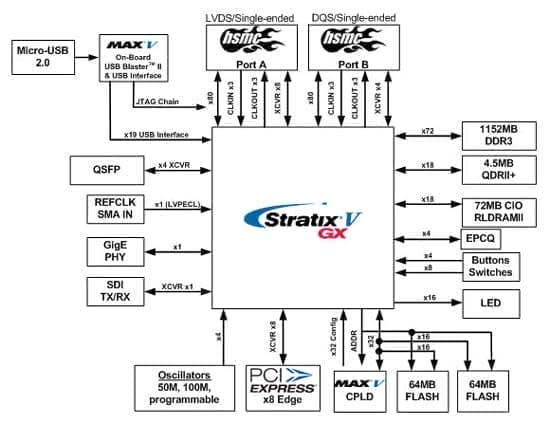

Stratix V GX FPGA Development Board Block Diagram

No	产品名称	售价(RMB)
1.	[S5DSP] Altera DSP Development Kit, Stratix V Edition 产品编号: T0114  重量: 4,000g	xxx

Documents

标题	版本	档案大小(KB)	新增日期	下载
DSP Development Kit, Stratix V Edition FPGA Development Board Reference Manual (PDF)			2012-12-10
DSP Development Kit, Stratix V Edition User Guide (PDF)			2012-12-10

CD-ROM

标题	版本	档案大小(KB)	新增日期	下载
Kit installation			2012-12-10
