【DE3-150】TERASIC友晶Altera DE3 高阶开发平台

  • 产品型号: DE3-150/DE3-260/DE3-340
  • 产品品牌: TERASIC友晶科技/Intel FPGA
  • 产品规格: Stratix III EP3SL150
  • 产品价格: 欢迎咨询采购,量多优惠多,提供完善的售后保障和支持!
  • 咨询热线:18062095810

Altera DE3 开发教学板拥有世界上容量最大、效能最好的FPGA ─ Stratix III,提供工程师以及研究开发者进行开发研究。

从其最基本款的Stratix III 3SL150型号开始,DE3就是创造划时代可程序逻辑设计的绝佳平台,它有别于世上其它的开发板系统,DE3可以藉由多片板子堆栈组成更多的等效闸数(Gate count)来提高效能。DE3系列中还有 DE3-340和 DE3-260两个型号,其内建了更多的乘法器(Multipliers),能够更有效满足DSP开发研究者的需求。

此外,不管哪个型号的DE3皆可堆栈在一起,并支持友晶科技所设计的各种接口子卡,例如,在环境受限时,它可垂直堆栈多达10块的DE3以节省空间;亦可水平扩充来增加高速接头以满足连接外部子卡的需要。



可垂直堆栈多达10块的DE3以节省空间
可水平扩充来增加高速接头以满足连接外部子卡的需要


FPGA Devices

  • Stratix III EP3SL150 (DE3-150)
    • 142,000 logic elements (LEs)
    • 5,499K total memory Kbits
    • 384 18x18-bit multipliers blocks
    • 736 user I/Os
  • Stratix III EP3SE260 (DE3-260)
    •  254,400 logic elements (LEs)
    • 14,688K total memory Kbits
    • 768 18x18-bit multipliers blocks
    • 736 user I/Os
  • Stratix III EP3SL340 (DE3-340)
    • 338,000 logic elements (LEs)
    • 16,272K total memory Kbits
    • 576 18x18-bit multipliers blocks
    • 736 user I/Os

DE3开发板拥有最强大的功能,让使用者可以轻松利用丰富的开发资源以及各种设计接口,其中,DE3尤其为针对高速讯号处理的应用以及复杂的算法设计计划提供了一个完美的平台。

  • 内建 USB Blaster电路使用于FPGA 程序下载或控制
  • 支持JTAG 下载模式
  • DDR2 SO-DIMM 插槽
  • 4个按钮
  • 1个 8钮开关
  • 4个指拨开关
  • 8颗 RGB LED
  • 2个七段显示器
  • USB Host/Slave 控制器搭配一个mini-usb接头来提供 Host/Slave功能.另有两个Type A接头提供device功能
  • SD Card 插槽
  • 50Mhz 振荡器
  • 1个SMA接头用来接收外部clock
  • 1个SMA接头提供 PLL clock 输出
  • 4个 公的 180-pin High Speed Terasic Connectors(HSTC)置于DE3上层
  • 4个 母的 180-pin High Speed Terasic Connectors(HSTC)置于DE3背层
  • 2个40-pin 扩充接头

效能

High Speed Samtec Cable: REF-136223-02 (QSH-090-01-F-D-A-K)

经过实际测试结果, 高速I/O传输速度可达1.25Gbps.(Stratix III之最高极限)

    MTL 接口连接示意图

  • MTL 与 DE3 连接示意图

    COMM 接口连接示意图

  • COMM 与 DE3 连接示意图









主板尺寸:159*140 mm





主板尺寸:159*140 mm

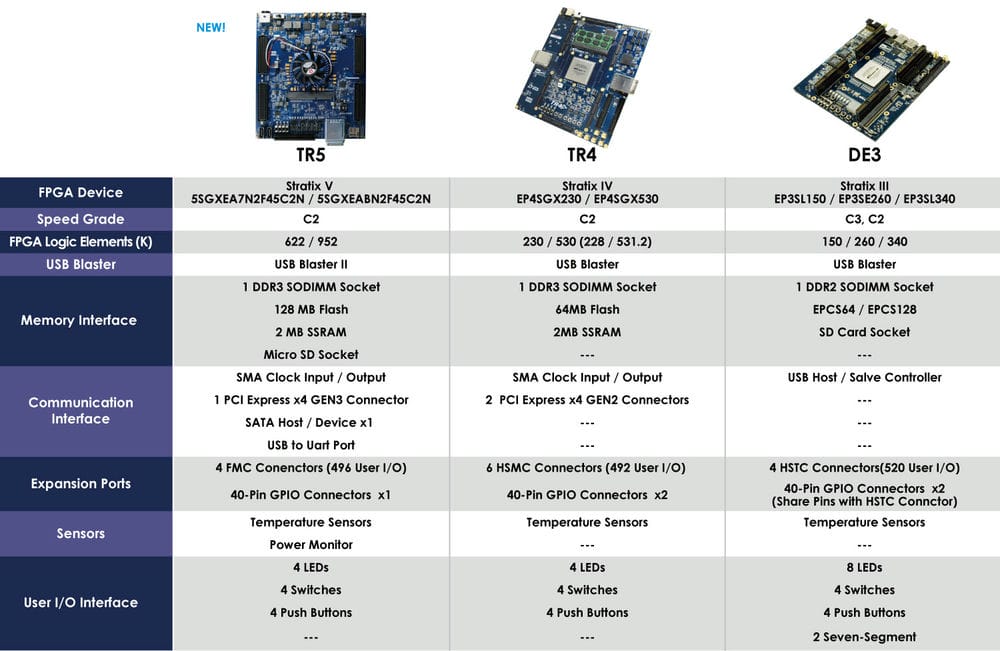

DE3 即将停产,新设计推荐采用Terasic TR4 or TR5 。功能比较请参考下方DE3/TR4/TR5  比较表。



若需要更多资讯烦请您连络友晶中国总部



主产品订购

No 产品名称 Part.No 售价(RMB)
1. [DE3-150] Altera DE3-150 Development System
产品编号: P0005  重量: 2,500g
P0005 --
2. [DE3-260] Altera DE3-260 Development System
产品编号: P0029  重量: 2,500g
P0029 --
3. [DE3-340] Altera DE3-340 Development System
产品编号: P0010  重量: 2,500g
P0010 --

选购配件 (如需选购, 请与主产品同时订购)

No 配件名称 售价(RMB)
1. DDR2-667 1GB 200 PIN SO-DIMM
产品编号: MMM-3036-TSD  重量: 200g
--



Documents

标题 版本 档案大小(KB) 新增日期 下载
DE3 User manual   6006 2009-11-09

CD-ROM

标题 版本 档案大小(KB) 新增日期 下载
DE3 Control Panel (Support Quartus II 15.0) 1.1.1   2016-09-29

DE3 CD-ROM 2.5.2   2015-04-28

DE3 System Builder 1.5.3   2013-06-18

DE3 Control Panel (Support Quartus II 11.1) 1.0.6   2012-01-03

DE3_HSTC tool (Support Quartus II 11.1) 1.0.8   2012-01-03

DE3 Demonstrations for QuartusII 10.0     2010-08-24
