DE2 系列平台一直位居于国内外 FPGA 教育开发平台的领先地位。因其拥有适应各种应用需求的丰富接口及工业等级的设计资源，成为全球 1000 所名校实验室中的首选。延续 DE2 系列开发平台之领先和成功，友晶科技推出最新款搭载 Cyclone IV E 芯片之 DE2-115 开发平台。此款开发平台不仅提供客户一个低功耗，丰富逻辑资源，大容量存储器以及 DSP 功能的选择，更因为我们了解客户对移动视频、语音、数据接入及高品质图像渴望，而搭配了丰富的外围接口，满足各类型开发之需求。

DE2-115 开发平台所配备之 Cyclone IV EP4CE115 为 Cyclone IV FPGA 系列之最大器件。此芯片具有 114,480 个逻辑单元（LEs）、高达 3.9 Mbits 的随机存储器、内嵌266个 乘法器，以及低功耗等特质。为您的设计提供最强大的心脏。

接口部分除了承袭广受欢迎的 DE2 系列多媒体开发平台界面外, 还新增了接口以支持包括千兆以太网（GbE）在内的主流协议。HSMC 插槽提供通过 HSMC 子卡和电缆之附加功能和连接。亦可通过 HSMC 电缆将多片的 FPGA 板上透过 HSMC 插槽连接起来，以实现大型的 ASIC 原型开发之需求。

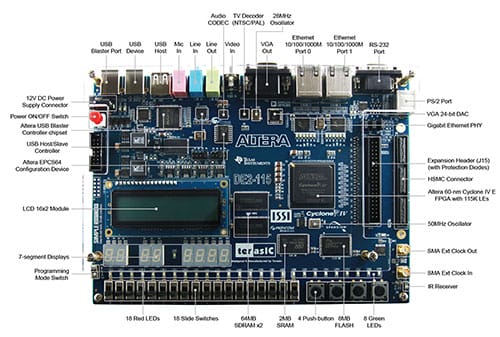

Cyclone® IV EP4CE115

• 114,480 logic elements (LEs)
• 3,888 Embedded memory (Kbits)
• 266 Embedded 18 x 18 multipliers
• 4 General-purpose PLLs
• 528 User I/Os

配置芯片与 USB Blaster 电路

• EPCS64 配置芯片
• 内建 USB Blaster 电路
• 支持 JTAG 与 AS 模式

内存

• 128MB (32Mx32bit) SDRAM
• 2MB (1Mx16) SRAM
• 8MB (4Mx16) Flash with 8-bit mode

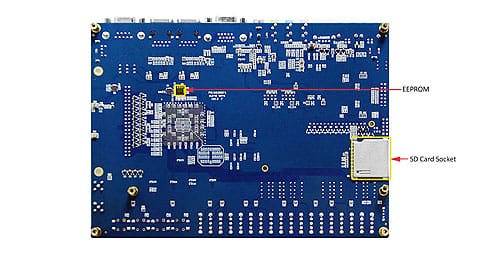

• 32Kbit EEPROM

滑动开关和 LED 指示器

• 18 个滑动开关和 4 个按钮
• 9 个绿色LEDs, 18 个红色 LEDs
• 8 个七段显示器

Audio

• 24-bit CD 质量编码器与解码器
• 输入、输出与麦克风输入接头

Display

• 16x2 LCD module

On-Board Clocking Circuitry

• 3 个 50MHz 振荡器时钟输入
• SMA 接头(external clock input/output)

SD Card Socket

• 支持 SPI 以及 SD 1-bit 两种 SD Card 读取模式

2 个千兆以太网接口

• 高度集成的 10/100/1000M 网络芯片
• 支持工业以太网 IP 核

172-pin High Speed Mezzanine Card (HSMC)

• 用户可配置的 I/O 标准（电压标准：3.3/2.5/1.8/1.5V）

USB Type A and B

• 支持 USB 2.0 标准的 USB 主/从控制器
• 支持全速和低速数据传输
• 立即可用的 PC 端驱动程序

40 引脚 GPIO 扩充槽

• 用户可配置的 I/O 标准（电压标准：3.3/2.5/1.8/1.5V）

VGA 输出

• VGA DAC (high speed triple DACs)

DB-9 Serial Connector

• 带传输控制信号的全功能 RS-232 端口

PS/2 Connector

• 提供 PS/2 鼠标和键盘到 DE-115 的连接

Remote Control

• 红外接收模块

TV-in Connector

• TV 全制式解码芯片（NTSC/PAL/SECAM）

Power

• 桌面型 DC 适配器
• 开关型降压稳压芯片 LM3150MH



Connectivity

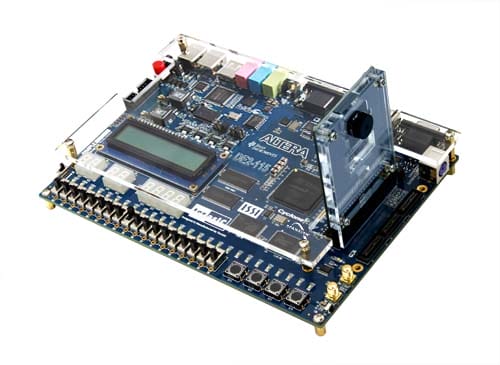

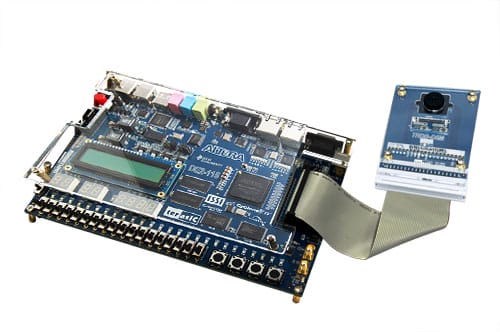

　　 D5M 接口连接示意图

• D5M 与 DE2-115 连接示意图

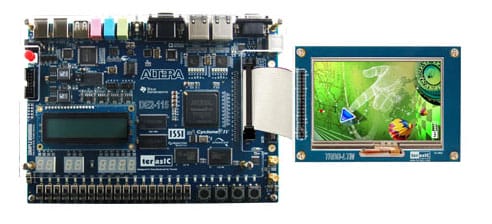

 LTM接口连接示意图

• LTM 与 DE2-115 连接示意图

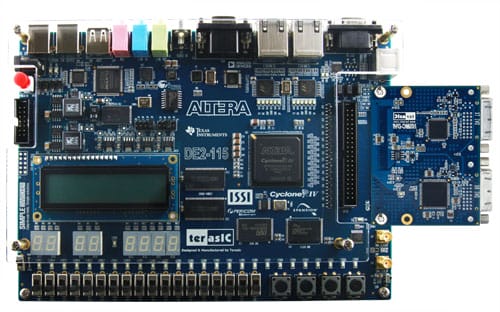

　　 DVI-HSMC 接口连接示意图

• DVI-HSMC 与 DE2-115 连接示意图

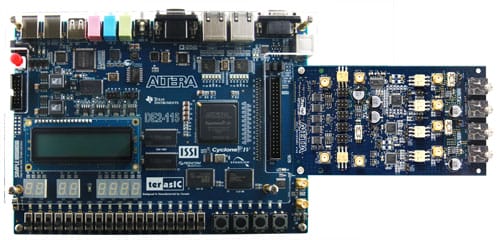

　　 ADA-HSMC 接口连接示意图

• ADA-HSMC 与 DE2-115 连接示意图

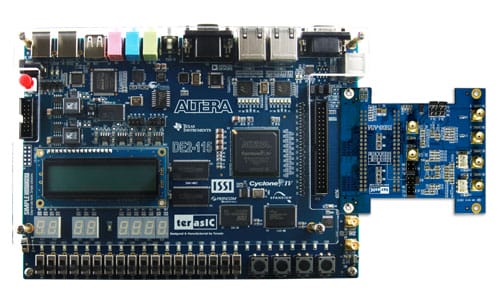

　　 DCC-HSMC 接口连接示意图

• DCC-HSMC 与 DE2-115 连接示意图

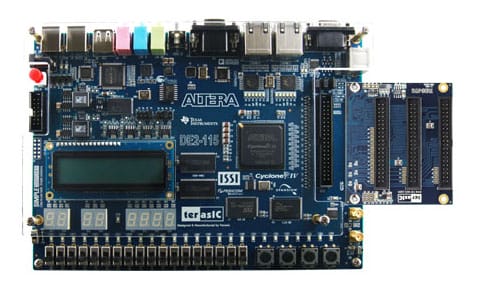

　　 HTG(M) 接口连接示意图

• HTG(M) 与 DE2-115 连接示意图

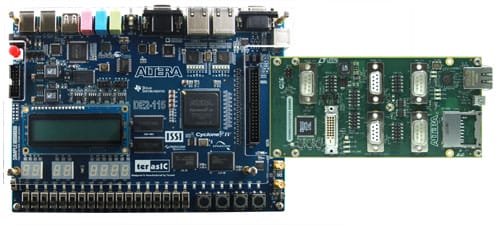

　　 COMM 接口连接示意图

• COMM 与 DE2-115 连接示意图





• Size：210.8*156 mm

主产品订购

No	产品名称	料号	售价(RMB)
1.	[DE2-115] Altera DE2-115 Development and Education Board 产品编号: P0059  重量: 1,200g		xxx
2.	[DE2-115] Altera DE2-115 Development and Education Board (教育版) 产品编号: P0059  重量: 1,200g		xxx

选购配件 (如需选购, 请与主产品同时订购)

No	配件名称	售价(RMB)
1.	[HSMC-ICB] Industrial Communication Board 产品编号: P0060  重量: 500g	xxx
2.	[HSMC_DLP]HSMC Debug & Loopback Connector Package 产品编号: P0057  重量: 500g	xxx

Documents

标题	版本	档案大小(KB)	新增日期	下载
DE2-115用户手册	2.3	14048	2017-08-14
DE2-115 User Manual		9021	2013-11-21
DE2-115_FAQ_v1.1		198	2012-06-07

CD-ROM

标题	版本	档案大小(KB)	新增日期	下载
DE2-115 CD-ROM (Cypress USB)	3.0.3		2017-08-14
DE2-115 Contro lPanel	2.2.0		2015-03-27
DE2-115 System Builder	2.0.1		2014-10-03
DE2-115 CD-ROM (NXP USB)	1.0.6		2013-05-21
