面向5G的FPGA加速卡，Terasic友晶TR10a-HL和 DE5a-Net-DDR4不可不看！
2020年注定是不平凡的一年。这场在全国乃至全世界蔓延的疫情，不仅改变着我们的生活方式和观念，也催化着产业新格局的加速形成。就像我们在这次抗击疫情的过程中所看到的，从医疗影像诊断、无接触配送到口罩智能制造、防疫政策制定等，5G、人工智能、边缘计算和物联网等转折性技术加速突破和融合。在这些技术和市场力量的驱动下，无线和蜂窝服务呈大幅增长趋势，这使得移动服务运营商构建高度可用的智能“新基建”迫在眉睫。
智能“新基建”以信息网络为基础，以 5G 为重要支撑。截至 3 月底，中国已经建成 5G 基站 19.8 万个。有分析认为，中国将建成全球规模最大、覆盖最广也最为领先的 5G 网络。这样的进展令人欣喜，但我们也应该认识到，5G 建设不仅要靠投资驱动，更关键的是以网络转型推动技术创新和应用。只有加速从核心到边缘的网络云化转型，构建开放、智能、灵活的新一代云网融合基础设施，才能释放 5G 的真正潜力。
在 Intel® 为客户提供的 5G 基站的 FlexRAN 平台解决方案和相关设计资源中， 对于不同的 5G 应用硬件平台，Intel 提供了不同的比特流（bitstream), 其中就包括 Terasic DE5a-Net-DDR4 及 Terasic TR10a-HL FPGA 硬件平台。这些 FPGA 硬件平台与 CPU 协同工作，客户可以充分利用 FPGA 更多的处理单元、大容量、高带宽、低延迟、可编程性和灵活性等优势，智能地将工作进行分流，将原本全部需要在 CPU 端进行处理的工作转移到 FPGA 端，减轻 CPU 的工作负荷便于其能有更多带宽处理其他重要的数据，实现更多功能。
FPGA 硬件平台是如何在 5G 应用中发挥其强有力的优势的呢？FPGA 开发板需要通过 PCIe 接口与 CPU 主机进行硬件互联，这样 CPU 和 FPGA 便可以通过总线来实现数据信息的交互；TR10a-HL 和 DE5a-Net-DDR4 开发板通过高带宽的 40G QSFP+ 模块可用于接收光纤信号，最重要的一点是 FPGA 芯片会利用其丰富的处理单元对接收到的光纤信号进行高效的处理，由板载的大容量内存进行数据的存储，并传输到 CPU 中，这样就可以不用直接在 CPU 中处理数据了，以此让 CPU 可以有更多带宽实现其他更为重要的应用。

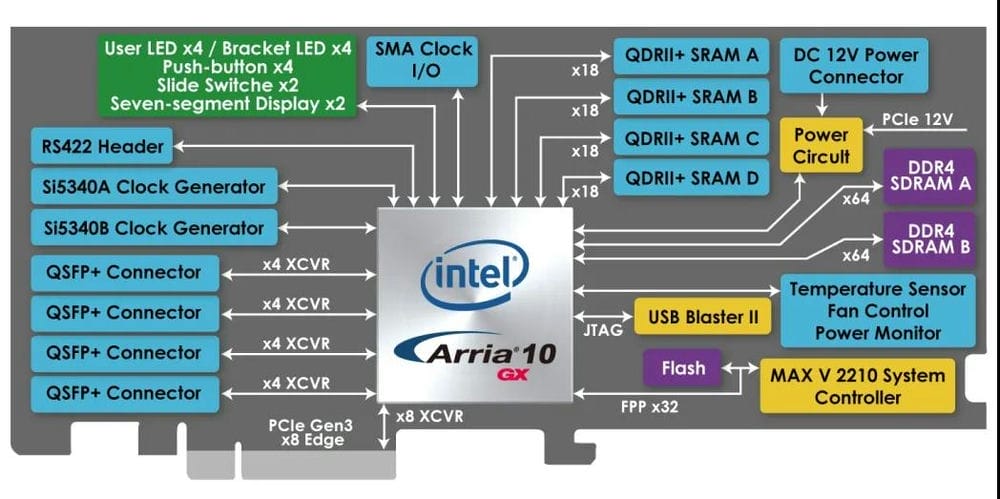

Terasic TR10a-HL 和 DE5a-Net-DDR4 开发套件均为需要高容量和带宽内存接口、超低延迟通信和高电源效率的设计提供了理想的硬件解决方案，TR10a-HL 和 DE5a-NET-DDR4 分别采用全高、半长和全高、3/4 标准长的机械形状，满足最苛刻的高端应用程序设计需求，配备了顶级的 Intel® Arria® 10 FPGA 芯片，为业界提供了最佳的系统级集成和灵活性。Arria® 10 GX FPGA 集成了传输速度高达 12.5 Gbps 的收发器， TR10a-HL 和 DE5a-Net-DDR4 开发板均完全兼容 PCI Express 3.0 标准，并支持四个超低延迟且直接连接到 FPGA 的外部 40G QSFP+ 模块，不依赖外部物理层将加速网络应用程序的主流开发，使客户能够部署设计更广泛的高速连接应用。对于需要高容量、高速度内存和存储的设计，TR10a-HL 提供了 6 个独立的 Bank 的 QDRII+ SRAM，一个高速并行闪存；DE5a-Net-DDR4 提供了 2 个独立 Bank 的 DDR4 SO-DIMM RAM，四个 QDRII+SRAM，以及高速并行闪存。除了 5G 应用，这两款开发套件的特性还完全支持所有高强度的应用程序，如低延迟交易、云计算、高性能计算、数据采集、网络处理和信号处理。下面让我们一睹这两款开发板的结构吧！
智能的变革正在发生，为个人、企业和社会带来切实价值。智能“新基建”将催生更广泛、更深刻的智能变革，创造洞察终端用户需求的体验价值、突破行业标准的经济价值、应对突发公共事件的社会价值，并成为可持续发展的强劲动力，让流动、迅捷而无处不在的计算驱动的智能互联世界指日可待！
