随着5G 的部署如雨后春笋般涌现，FPGA也大放异彩。FPGA是具有精细粒度的密集流水线体系结构，在大计算量应用中，与DSP、CPU和GPU相比，FPGA的每瓦性能是最高的，可谓是“高性能计算加速器”，这意味着Intel® FPGA的性能和功耗效率比将在更多的应用上优于微处理器和GPU，非常适合用在高性能计算 (HPC)、科学和医疗成像等领域。

而以往的FPGA在进行浮点运算时，为符合IEEE 754标准，每次运算都需要去归一化和归一化步骤，导致了极大的性能瓶颈。因为这些归一化和去归一化步骤一般通过FPGA中的大规模桶形移位寄存器实现，需要大量的逻辑和布线资源。通常一个单精度浮点加法器需要500个查找表(LUT)，单精度浮点要占用30%的LUT，指数和自然对数等更复杂的数学函数需要大约1000个LUT。因此随着DSP算法越来越复杂，FPGA性能会明显劣化，对占用80%～90%逻辑资源的FPGA会造成严重的布线拥塞，阻碍FPGA的快速互联，最终会影响时序收敛。

为解决以上问题，Intel® FPGA不断优化DSP模块体系结构和软件工具，其中Arria®10 系列的 FPGA率先集成了符合IEEE 754的硬核浮点DSP模块。同时该硬核浮点技术也应用在了Intel® Stratix® 10 等最新系列的FPGA和SoC芯片中。目前，Intel® Arria® 10和Intel® Stratix® 10器件中的硬核浮点DSP模块是业界领先的浮点解决方案的代表。

那Intel®在FPGA中提供硬核浮点DSP模块，有何重要意义呢？我们知道，DSP模块只占FPGA的1/10左右，但就是这1/10使得Arria 10器件可实现1.5 TeraFLOP (每秒浮点运算次数)的DSP性能，相当于性能最优的TI DSP。当该硬核浮点技术集成在14 nm Stratix 10 FPGA中时，DSP性能更是高达10 TeraFLOP。

在Arria® 10和Stratix® 10器件中的硬核浮点DSP模块不仅提高了运算性能和资源效率，还可加快产品上市时间。

在提高运算性能方面，主要体现在三个方面：

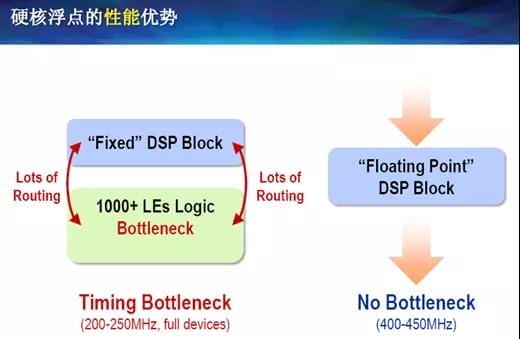

1. 可节省逻辑资源的使用。采用Arria® 10和Stratix® 10器件中的硬核浮点DSP模块，FPGA系统克服了前述提到的限制性能的挑战。在过去，需要使用定点乘法器和FPGA逻辑来实现浮点运算功能，并需要大量布局布线，而之前Intel® V系列FPGA主频只有200~250MHz，而Arria® 10系列则达到了400~450MHz。此外，Altera的硬核浮点DSP几乎不使用现有FPGA浮点计算所需要的逻辑资源，并且，桶形移位寄存器可在硬核DSP模块中实现，就避免了使用宝贵的FPGA资源运行归一化和归一化函数。采用硬核浮点DSP模块内置这一创新体系结构，不仅节省了很多的逻辑资源，时序收敛或者fMAX要求也不再受限于次优布线，从而保证了使用80%至90%逻辑资源的FPGA仍能保持较高的fMAX性能。

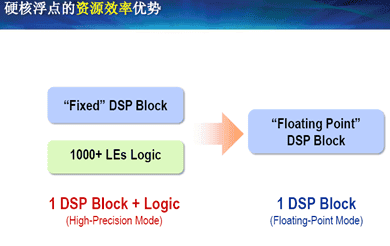

2. 硬核浮点的资源效率高。含在Arria® 10和Stratix® 10器件中的硬核单精度浮点DSP模块，是基于Inte®l创新的精度可调DSP体系结构的。传统的方法是使用定点乘法器和FPGA逻辑来实现浮点功能，而Intel®的硬核浮点DSP模块与此不同，几乎不使用现有FPGA浮点计算所需要的逻辑资源（下图），因此占1/10面积的DSP模块就可以轻松把计算搞定。这不仅节约了资源，还降低了功耗。Arria® 10和Stratix® 10器件还在FPGA业界实现了能效最高的浮点，每瓦分别是50 GFLOP和100 GFLOPS，极大地减少了以前进行浮点运算时所需要的逻辑和布线资源，从而大幅度降低了内核动态功耗。

3. 提高了数字精度。硬核浮点DSP模块支持很多复数浮点运算，包括累乘法、加减法等，其浮点输出都符合IEEE 754标准，从而保证了在具有高分辨率要求的应用中其数值的一致性。过去FPGA实现浮点运算是在内部数据通路上使用二进制补码表示。在算法输入输出时，这一内部二进制补码表示与IEEE 754格式相互转换。这在解决桶形移位寄存器占用资源方面至关重要，但实际输出值与MATLAB/Simulink模型值相比会有所偏差。但是，在采用了Arria® 10和Stratix® 10器件中的硬核浮点模块后，实际输出值与Simulink模型显示的高度一致。

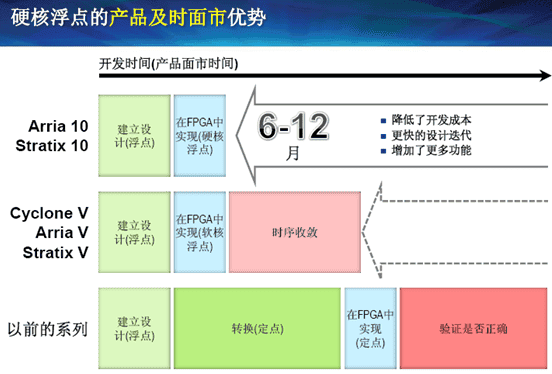

而在加快产品上市方面，FPGA中集成的硬核浮点DSP支持很多常见的DSP模型和仿真环境，可无缝实现优化浮点运算。在从军事领域的雷达到通信系统等各种应用中，Arria® 10和Stratix® 10器件为设计人员提供了更高效的设计，平均可将设计时间缩短6-12个月。一方面是因为不需要额外的转换过程。在前几代FPGA中要实现高性能浮点运算，需要进行转换，将浮点转换为定点，在FPGA中实现，在定点实现中分析、转换并验证浮点算法。这种转换过程一般步骤繁琐。此外，这一过程完成后，还需验证转换过程当中的准确率。如果设计方面有任何的修改或变化，都需要重新把这些流程再进行一遍，持续进行转换。另一方面是因为Intel®提供了易用的设计工具。Intel®优异的DSP设计工具包括为硬件设计人员、基于模型的设计人员提供的DSP Builder，以及为软件编程人员提供的面向OpenCL的软件开发套件(SDK)。利用这些工具，设计人员完全不需要浮点到定点的转换过程，相应地在实现过程中也不需要调试，在几分钟内就可以完成系统定义和仿真，直至系统实现。当使用DSP Builder或者面向OpenCL的SDK设计算法，设计人员能够将开发精力集中在算法定义和迭代上，而不是设计硬件，帮助他们缩短了开发和验证时间。

十多年前，FPGA厂商在FPGA芯片中集成了DSP模块, 正式向DSP芯片发起挑战。如今，随着工艺、集成度以及技术的发展，FPGA中的硬浮点DSP模块也都有了新的突破，比如Intel® Stratix® 10器件中的精度可调DSP模块支持定点运算和单精度浮点运算，可支持高性能DSP应用。

技术为我们提供了改变世界的工具，正是这些日新月异的技术革新与突破，不断为经济赋能，为生活添彩，让流动、迅捷而无处不在的计算驱动的智能互联世界指日可待！
