Terasic友晶DE2-115 FAQ 集锦(上)



众所周知,DE2 系列平台扬名海内外,在FPGA 教育开发平台中,一直处于领先地位。DE2-115作为DE2的升级版,更是深受国内外高校师生的青睐。到目前为止,成千上万片的DE2-115已经在全球上千所名校实验室里“安家”,成为FPGA 教育界的新一代“网红平台”!

DE2-115不仅提供给用户一个低功耗、丰富逻辑资源、大容量存储器以及 DSP 功能的选择,更搭配了丰富的外围接口,让用户的移动视频、语音、数据接入及高品质图像等各类开发要求,通通都可以得到满足!

为方便大家更好得使用这块具有强大功能的开发板,由于篇幅有限,小编整理了 DE2-115 FAQ 集锦(上),供大家参考~
Q:DE2-115 开发板上的 JP4 有什么作用?
A:
DE2-115 上 JP4 的设计初衷是预留给 mips cpu 使用的 ,您也可以用其做一般 IO 设计应用。
Q:DE2-115 的 USB 驱动支持哪些系统呢?
A:DE2-115配备有2种USB芯片,分别是NXP ISP1362和Cypress cy7c67200。目前在售的DE2-115使用的是Cypress cy7c67200芯片,该版本 CD 中提供的驱动支持win 7 32 /64 和xp 32/64系统。

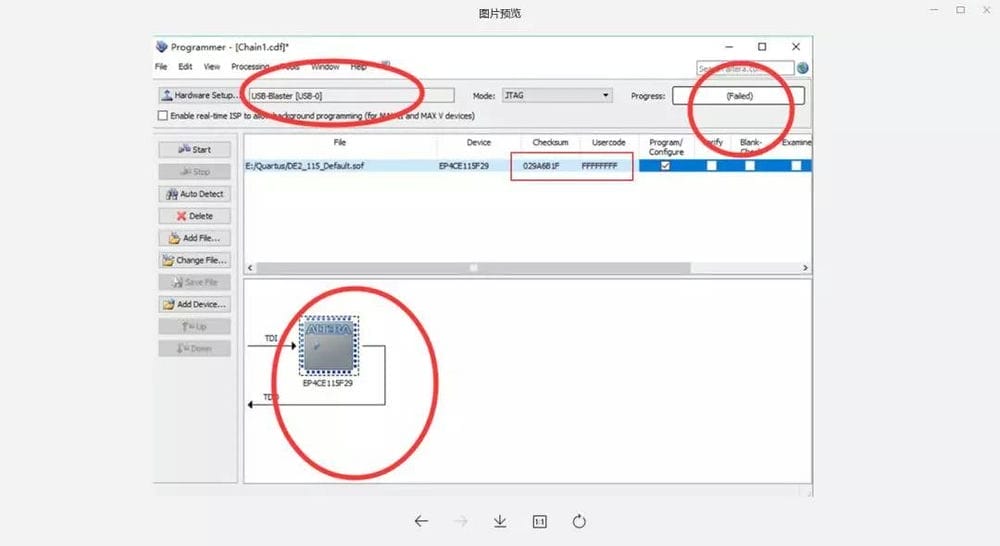

Q:DE2-115 开发板下载sof 时失败, 并出现如下图提示,该怎么解决呢?

A:

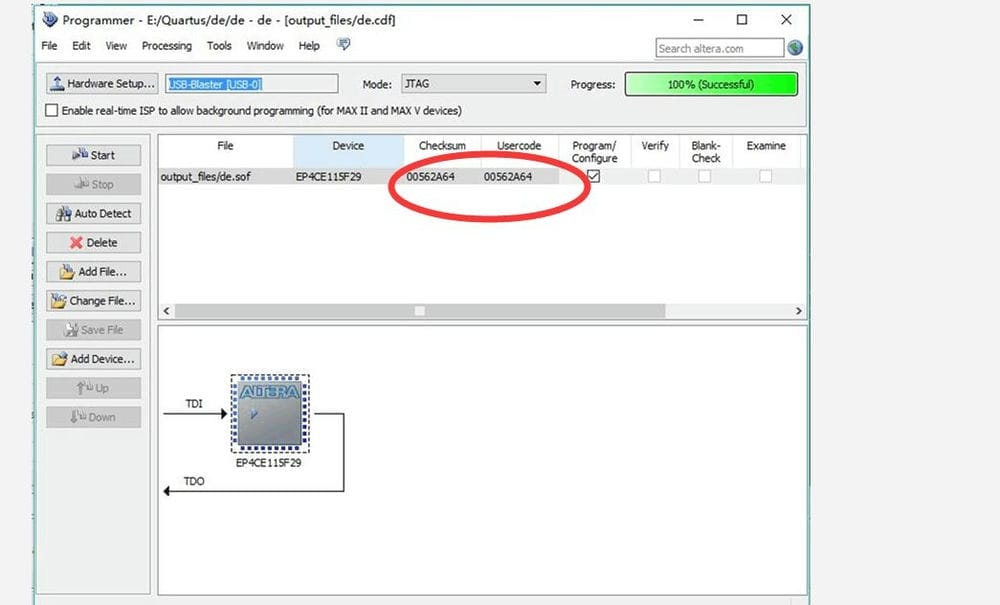

正常情况下,checksum和usercode这两个码应该是一样的(如下图)。但从上一张图中的错误提示可以看到:硬件端口有出来,但两个码是不一样的。这种情况,请您确保JP2的跳线帽位置是否正确, 确保 jtag 链路回路是否正确(具体操作方法请参考DE2_115_User_manual.pdf 手册第30页)。


Q:
当DE2-115开发板下载sof失败时,可以先自行从哪几个方面排查问题呢?
A:您可以从以下四个方面进行排查:

1. 查看SW19是否设置在RUN状态;

2. 测试DE2-115开机是否运行默认程序(default code);

3. 查看开发板上JP3 跳线帽情况。如果DE2-115没有接子卡的情况下,JP3应该短接1&2 引脚;如果子卡上需要接入JTAG信号,JP3应该短接2&3 引脚;

4.打开Quartus Programmer窗口,点击“Hardware Setting” 一栏,查看是否有硬件端口出来;再点击“autodetect”,查看Quartus 软件是否报错。
Q:DE2-115网络传输最高可以到达多少MB/s?
A:友晶官网上提供的工程是基于Nios 软核做的, 使用的是Altera 的TSE IP. 在应用层上测试速度, 大概是100~200 Mb/s左右。您也可以自行设计或优化工程,提升相关速度。
