独有功能,剑走偏锋,泰克示波器鲜为人知的10大特异功能



您最常用的示波器功能是什么?

工程师经常利用示波器观察各种不同信号幅度随时间变化的波形曲线,还可以用它测试各种不同的电量,如电压、电流、频率、相位差、调幅度等等。

无论是电源、汽车、嵌入式设计还是射频行业,泰克示波器在不同行业中的关键测试扮演着重要角色。在提供准确测试数据以外,泰克示波器还具有10个鲜为人知的独特功能,这些功能可以帮助您提高测试精度,更好地观察图形,更便捷地提交报告……泰克示波器可以帮您“剑走偏锋”,在追求速度的科技市场竞争中迅速取胜。

本篇带来测试能力篇


  • 用示波器测EMI

  • 垂直分辨率12bit

  • 叠加和分区显示功能

  • 手动光标测试功能(多种光标模式)

  • 无限的数学通道





    特异功能一:用示波器测EMI

    只用示波器测EMI?

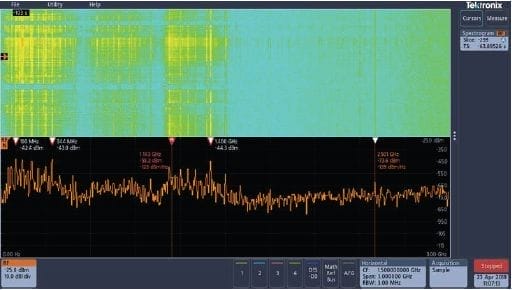

    是的,并不需要您再额外配备一台频谱分析仪。泰克3系列MDO示波器内置频谱分析仪,它可以帮助您快速发现EMI的来源。

    与其他提供FFT“频谱分析”的示波器不同,3系列MDO示波器内置了真正的频谱分析仪,最高3GHz的超宽捕获带宽,并配置了1GHz或3GHz内置频谱分析仪选件。



    MDO3示波器频谱功能 VS 常规示波器FFT


    • 15 dB比FFT更优的动态范围

    • RF支持最高3GHz的超宽捕获带宽

    • 不使用任何模拟输入通道(3系列的使用一个MDO提供标准的N-connector频谱分析)输入

    • 11.6''完整HD触摸显示与获奖用户界面

    • 专门的触控按键使频谱分析更简便

    • 自动标记识别光谱灵敏度峰值

    • 频谱分析特性如跟踪方式,检测方法,和自动测量等



    特异功能二:垂直分辨率12bit

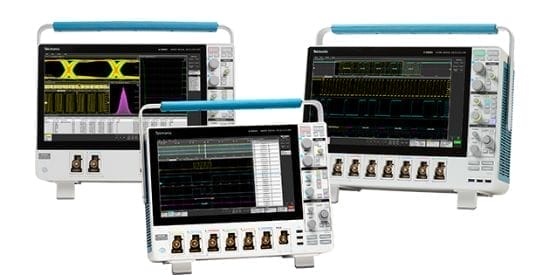

    4/5/6系列MSO示波器的用户不仅拥有真正的12位ADC,还可以应用一种全新的高分辨率模式,即基于硬件的独特的有限脉冲响应(FIR)滤波器,根据所选择的采样速率进一步提高垂直分辨率。FIR滤波器保持该采样率的最大带宽,同时防止混叠和消除来自示波器放大器和ADC的噪声,高于所选采样率的可用带宽。高分辨率模式始终提供至少12位垂直分辨率,并在≤125 MS/s采样率的情况下扩展到16位垂直分辨率。

    MDO4000C示波器(8bit) 测试结果

    全新4系列示MSO示波器(12bit) 测试结果

    新型12位ADC是目前世界上速度最快的转换器,内部运行速率达25GS/s,每通道采样率要比以前的同类示波器高出25%。12位实现了4096种垂直模数转换电平,分辨率比采用8位ADC的示波器高出16倍。每条ADC通道基于交织连续接近寄存器(SAR)结构,每块Tek049芯片包括四个ADCs,实现了100GS/s的总吞吐量。



    特异功能三:叠加和分区显示功能

    你用的示波器是怎么显示的?





    如果你用的是传统示波器,一般来说,是使用的叠加显示波形功能。叠加显示功能可以尽可能利用示波器的垂直分辨率,让测试波形占满整个屏幕,可以观察到波形的细节。但,当你需要同时观测两路或更多信号时,多条波形会叠加在一起。有的工程师为了能同时观测且相互不干扰就选择缩小波形并分别占据显示区域一部分进行观测,这样会导致没有用满整个示波器的垂直分辨率使幅值分辨率变差。

    假如同时观测两路信号,波形缩小到理想的50%,则分辨率降低到约为50%,如果观测4路信号则降低到满屏显示的25%。

    为解决工程师的这一个难题,

    泰克新平台示波器推出了——分区显示功能。利用这项功能,您可以将示波器屏幕显示区域分割,各区域分别显示一个通道的波形,这样既保证每个波形相不干扰又不牺牲其垂直分辨率。

    泰克新平台示波器系列运用Tek049芯片,它是泰克最新研制的一种ASIC(专用集成电路),这是一种高度集成的芯片上系统(SOC)混合信号ASIC,含有4亿个晶体管和20亿个连接,构成了4个内部ADCs(模数转换器)和集成DSP(数字信号处理器),全方位支持“分区显示”这类对示波器精简要求极高的功能。



    特异功能四: 手动光标测试功能(多种光标模式)

    光标测试功能是工程师常用的一个示波器功能。可以快速手动测试信号的时间差或者幅值差,大部分工程师都会使用到光标测试的基本功能,但泰克示波器的高级光标测试功能却鲜为人知:

    1. 利用泰克示波器的光标测试功能可以对波形、水平、垂直、水平和垂直进行测量,大大扩展了光标测试的应用范围,例如选择波形光标测试,可以一次测试该波形的光标1 和光标2 的水平和垂直参数及两个光标参数的变化Δ,并可以设定光标联动,从而比较其他周期波形和初始测试位置的参数对比,快速方便。

    2. 如果选择波形,可以设定两个光标源,从而测试不同的波形之间的时序关系,如图所示,轻松可以测试通道1第一个上升沿和通道2波形第三个上升沿的时间差。

    3. 如果选择水平和垂直模式,可以在水平和垂直模式下指定不同的测试源,从而轻松测试两个不同通道波形的水平和垂直关系。



    特异功能五:无限的数学通道

    数学通道对于示波器也是非常有用的一个功能,很多场景我们测试一类信号,但是还需要对信号进行处理才是最终我们需要的,这时就可以利用数学通道功能,根据两个或更多波形之间的运算,或者通过将公式应用至波形数据来创建新的波形。

    泰克新平台示波器排除了系统物理内存限制,可实现无限制的添加至波形的数学运算波形
