武汉纺织大学FPGA实验箱完成交付验收

  近日，武汉纺织大学FPGA实验箱已完成调试验收工作，我司组织厂家完成对实验台的培训工作。此实验箱为我司自主研发产品，基于台湾友晶DE10-Standard开发板，FPGA中内嵌双核ARM Cortex-A9硬核处理器，可以用来进行高性能、低功耗处理器系统设计，Intel基于ARM的硬核处理器系统（HPS）包括处理器、外设以及存储器接口，通过高带宽互联总线与 FPGA硬件部分无缝连接。DE10-Standard开发板上集成了高速 DDR3存储器、音视频部件、以太网接口等硬件部分，同时提供了丰富的SoC FPGA参考设计实例与资料。

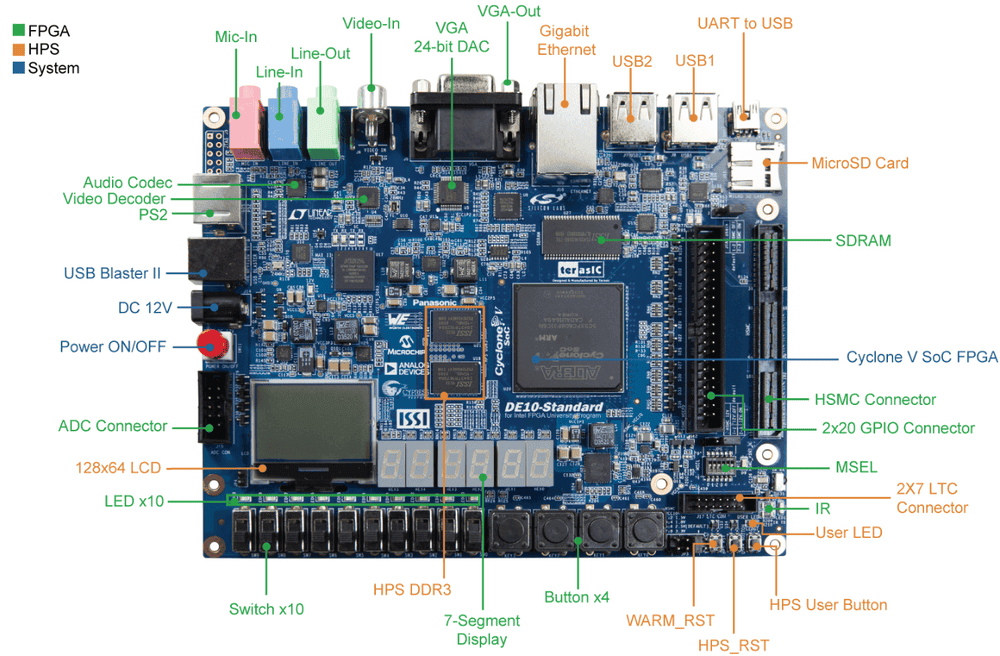

  下图分别给出了DE10-Standard开发板的资源布局，并标出了所包括的接口和关键器件的位置。DE10-Standard开发板提供了丰富的设计资源，可以完成从简单的电路设计到各种复杂多媒体工程设计。

（二）实验开发平台模块说明

  本实验箱是以DE10-Standard开发板为核心，通过2个40pin的扩展接口与外围器件进行连接，实验箱主要包括以下模块：
l l TFT显示触摸屏：带触摸TFT 7寸屏SSD1963
l l 步进电机：4相5线5V步进电机28BYJ-48-5V
l l 交通红绿灯：5mm直插
l l 4*4按键模块：16键键盘
l l RTC：DS1302
l l RS232接口：MAX3232，DB9接口
l l RS485接口：MAX485，DB9接口
l l Can接口：SN65HVD230，DB9接口
l l 喇叭：8欧/1w /17mm圆形小喇叭
l l IIC EEPROM：1K bit AT24C01
l l 时钟模块：输出2Hz、512Hz、1024Hz、2048Hz
l l 面包板模块

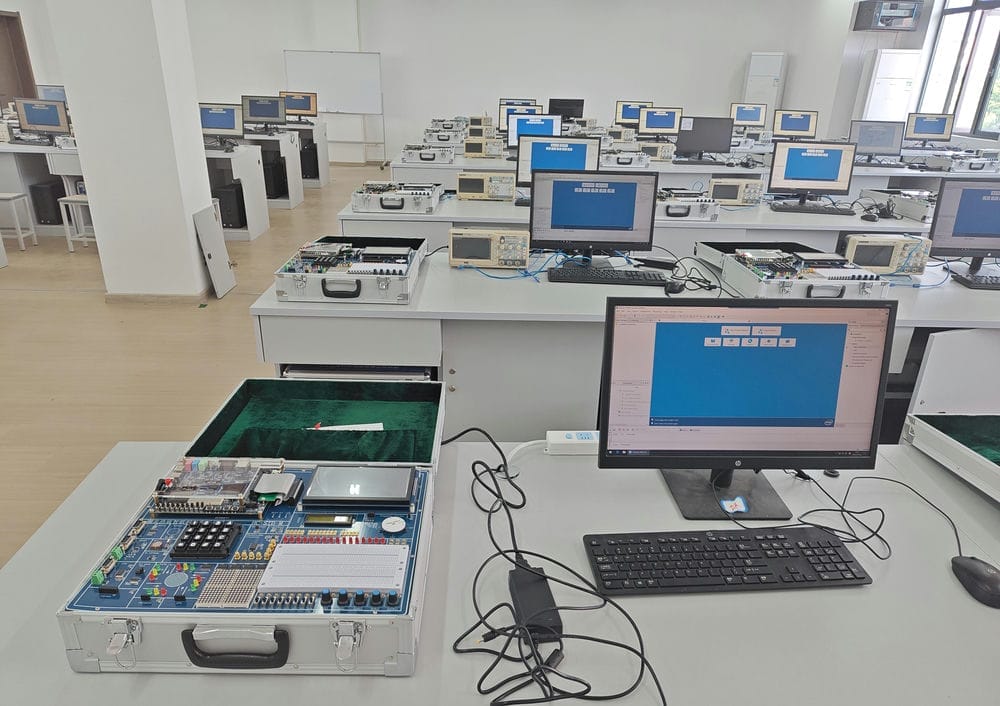

（实验室现场图片）
