【D8M-GPIO】TERASIC友晶D8M-GPIO
- 产品型号: D8M-GPIO
- 产品品牌: TERASIC友晶科技/Intel FPGA
- 产品规格: Omnivision 8 Mega Pixel Image sensor
- 产品价格: 欢迎咨询采购,量多优惠多,提供完善的售后保障和支持!
- 咨询热线:18062095810
D8M-GPIO 是一个 2x20 pin GPIO 连接口接口的 8 百万画素摄像头套件。套件内包含了 MIPI Camera Module 以及MIPI decoder。
MIPI Camera module 撷取影像后输出 MIPI 影像讯号封包,该影像讯号封包经过 MIPI decoder 转换成 10-bits parallel 的 bayer pattern,最终藉由 2x20 pin GPIO connector 输出。MIPI Camera Module 并内建了控制焦距的音圈马达 ( Voice Coil Motor;VCM ),开发者可透过 I2C 来控制对焦距离。
2x20 pin GPIO 连接口是 Altera DE 系列开发板的标准扩充接口,任何拥有该连接口接口的 FPGA 主板均能与此子卡搭配使用。
D8M-GPIO 套件还包含了摄像头取像与显示的参考设计,除了有 RTL code only 的参考设计,也有使用 Qsys 搭配 Altera VIP 等组件的系统架构参考设计,可让开发者快速学会camera module 操作并以这些范例为基础,轻易地速开发自己的应用。
Specifications
- Package Interface:2x20 GPIO,3.3V io-standard
-
MIPI Camera Module:
- Chip P/N:OV8865
- Color Filter Arrangement:Bayer Pattern
- View Angel:70 度
- Lens Type:1/3.2 inch
- Pixels:3264x2448 (8-megapixels)
- Frame Rate: Maximal 60 frame per second at 1408 x 792 resolution
- Support Focus Control
- Interface:MIPI
-
MIPI Decoder:
- Chip P/N:TC358748XBG
- MIPI CSI-2 compliant
- MIPI to Parallel Port Converter
- Supports up to 4 data lanes
- Package Size:73.4x60.0 mm

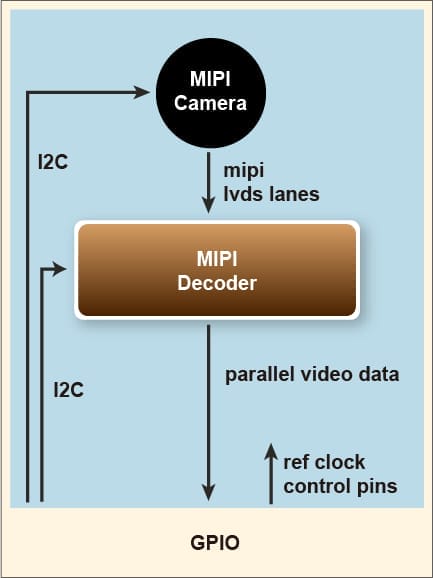

Block Diagram
下图为 D8M-GPIO 套件的功能区块图,MIPI Camera Module 将拍摄到的 video 透过 MIPI LINK 传输给 MIPI Decoder,MIPI Decoder 将 MIPI Video Data 转成 Parallel Data 从 2x20 pin GPIO 连接口输出至母板上的 FPGA。而FPGA 可以透过 I2C 接口来设置 MIPI Camera Module 以及 MIPI Decoder 的各项参数。
如 MIPI Camera Module 的输出画数,RGB Gain,Focus 位置以及 MIPI Decoder 的PLL,Video MIPI Decoder 等参数。
No | 产品名称 | 售价(RMB) |
---|---|---|
1. |
[D8M-GPIO] 8 Mega Pixel Digital Camera Package
产品编号: P0447
![]() |
xxx |
