ATA / SAS 子板的设计是使 FPGA 平台可利用 SATA 接口做传输，并且支持最新 40 奈米 FPGA 技术透过高速连接器（HSMC）来完成。它允许使用者利用Stratix IV GX，Stratix II GX，Arria II GX，及 Cyclone IV GX FPGA 来存取具有 SATA / SAS 接口的储存装置。此子板卡具有4个单通道 SATA 连接器，一个 4 通道 SATA / SAS 的连接器，和一个用来接硬盘并具有输出电源的连接器。
因为SATA 接口转换建立在 HSMC 上，您的 FPGA 系统可以藉由SATA / SAS IP 连接到两个协议，使得 FPGA 变成一颗SOC 用于做功能、规格与性能测试。SATA / SAS 的子板是一个很理想的平台，利用 Altera 的 40 奈米 FPGA 集成收发器，来开发 SOC 解决方案并且应用在存储系统。

SATA/SAS Daughter Card 正面	SATA/SAS Daughter Card 反面

产品规格

• HSMC 界面
  • 8 段高速沟通接口支持 SATA/SAS 1.5Gbp, 3 Gbps 及 6Gbps 数据
  • 6 out-of-band signals 支援 4 线转接头
  • Dipswitch inputs on CMOS input section of HSMC
  • LED drive outputs for 16 bi-color LEDs (32接头)
• SATA / SAS Single lane interface
  • Internal style vertical surface mount connectors
• SATA / SAS 4 lane interface
  • Internal style 32 pin vertical surface mount connector
• ATX power
  • Standard ATX 4 pin connector providing 1 Amp on both 12V and 5V power rails from host boards able to support current
• 8 Kbit I2C EEPROM
• Differential clocking for 150MHz and 300MHz reference clocks through the HSMC or SMA connectors
• 尺寸:2mm x 3mm x 0.75mm (长 x 宽 x 高)

应用特色

• 储存装置 (硬盘, optical drives, and solid-state disks)
• PC’s
• SOHO 储存
• Set-top boxes
• 适用在任何需要长时间储存的数据上

连接性

The SATA/SAS Daughter Card connects to the Arria II GX FPGA Development Kit


The SATA/SAS Daughter Card connects with Arria II GX FPGA Development Kit

SATA/SAS HSMC Card connects to the Stratix IV GX FPGA Development Kit


SATA/SAS HSMC Card connection to the Stratix IV GX Development Board

No	产品名称	售价(RMB)
1.	[SATA/SAS HSMC] SATA/SAS HSMC Card 产品编号: P0053  重量: 500g	xxx

资料下载

The files isn't available at the moment.

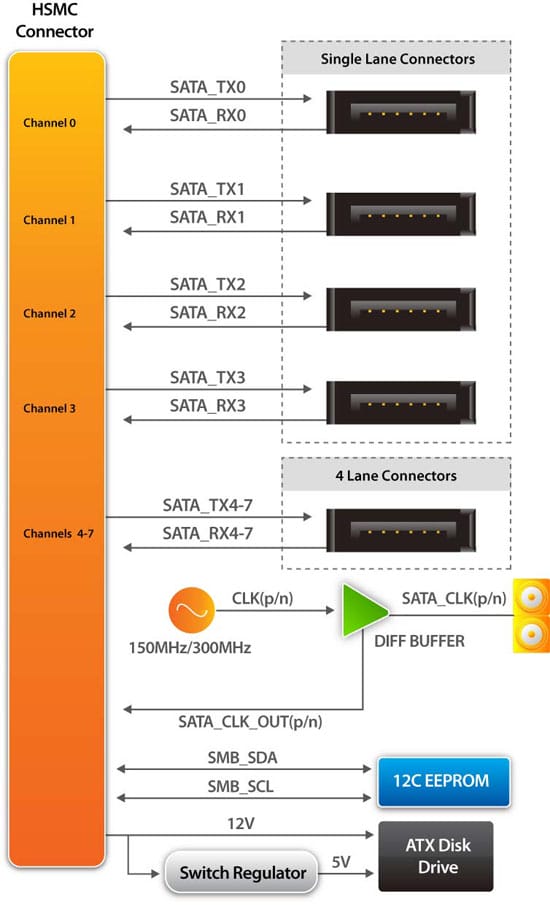

功能方块图
