【ADA-HSMC】TERASIC友晶AD/DA子板-HSMC
- 产品型号： ADA-HSMC
- 产品品牌： TERASIC友晶科技/Intel FPGA
- 产品规格： Two 14-bit AD/DA converters
- 产品价格： 欢迎咨询采购，量多优惠多，提供完善的售后保障和支持！
- 咨询热线：18062095810
-
双倍通道
-
双倍威力
-
轻巧的板卡设计
THDB_ADA 子板為 DE 系列、Cyclone III Starter Kit 及其他有 HSMC 或 GPIO 介面的 FPGA 平台提供了 DSP 的解决方案。
功能介绍
- 双AD通道提供14位分辨率和高达65 MSPS的传输速率
- 双DA通道提供，14位分辨率和高达125 MSPS的传输速率
- 提供HSMC和GPIO双接口可供选择
- 时脉来源可以来自100MHz 振荡器 、AD/DA通道的SMA接口、HSMC/GPIO接口上的PLL界面
- 尺寸：90.3*78.2毫米
应用特色
- 低成本示波器及讯号产生器
- 通讯收发器
- 数位讯号处理
- Platform for various modulation techniques
连接性
THDB-ADA 共有 ADA-GPIO 及 ADA-HSMC 两种模块来分别与 DE1-SoC/DE2/DE1/DE0/DE2-70 及 SoCKit/TR4/DE4/DE3/DE2-115/DE2i-150/Cyclone V Starter Kit/Cyclone III Starter Kit 等开发板连接在一起。
ADA-GPIO 介面连接示意图

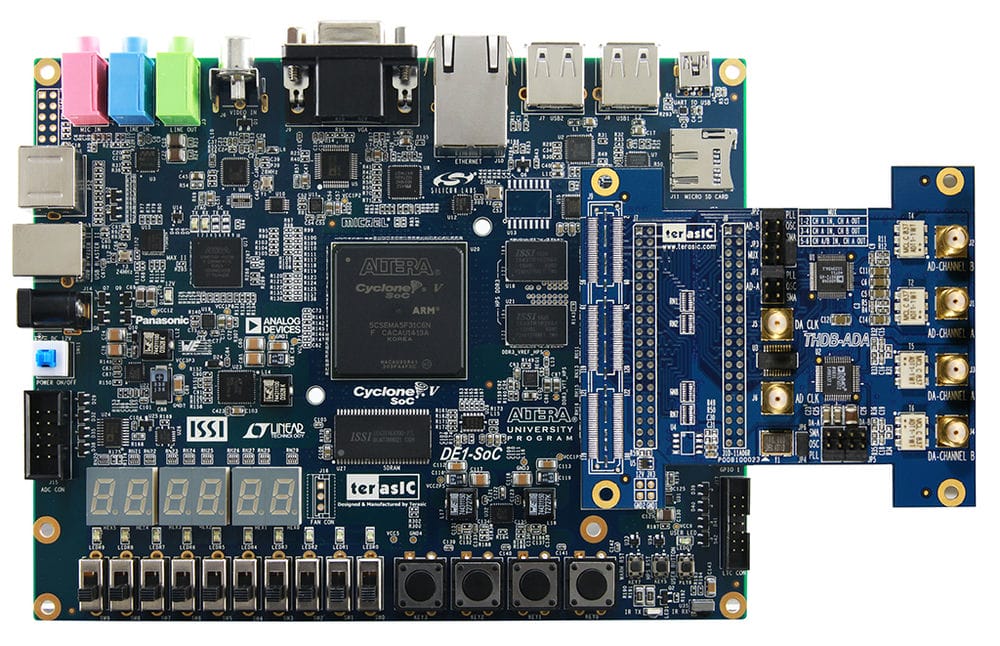

- ADA-GPIO 与 DE1-SoC 连接示意图

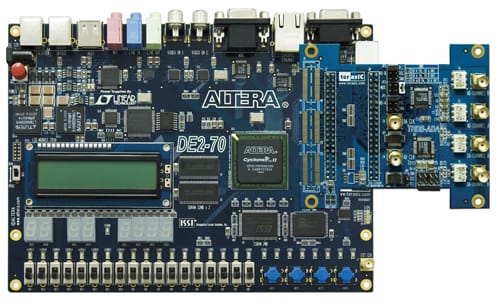

- ADA-GPIO 与 DE2-70 连接示意图
ADA-HSMC 介面连接示意图

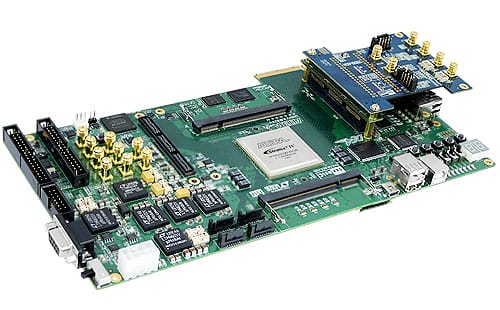

- ADA-HSMC 与 SoCKit ( C5S) 连接示意图

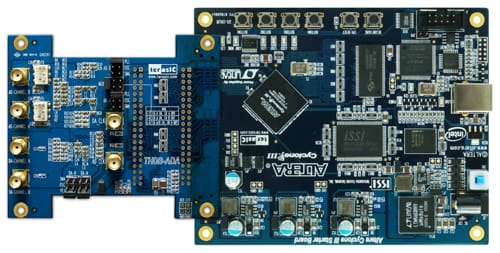

- ADA-HSMC 与 Cyclone III Starter Kit 连接示意图
-

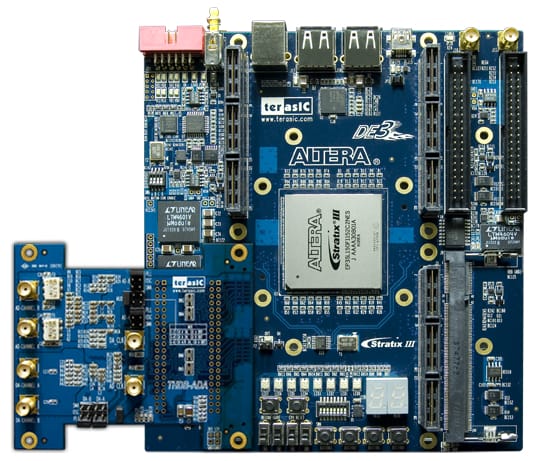

ADA-HSMC 与 DE3 连接示意图
备注:连接时需使用 SFF 或 HFF 转接板,此转接板已内含于 DE3 产品中
-
ADA-HSMC 与 DE4 连接示意图
备注:连接时需使用 HMF2 转接板,此转接板已内含于 DE4 产品中

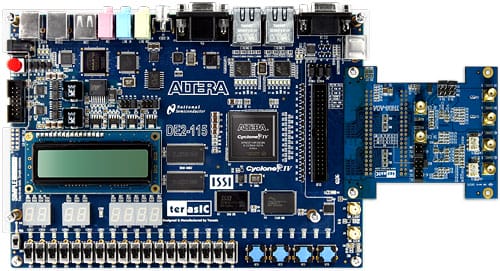

- ADA-HSMC 与 DE2-115 连接示意图
-

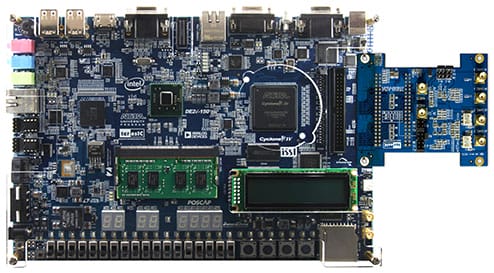

ADA-HSMC 与 DE2i-150 连接示意图
-

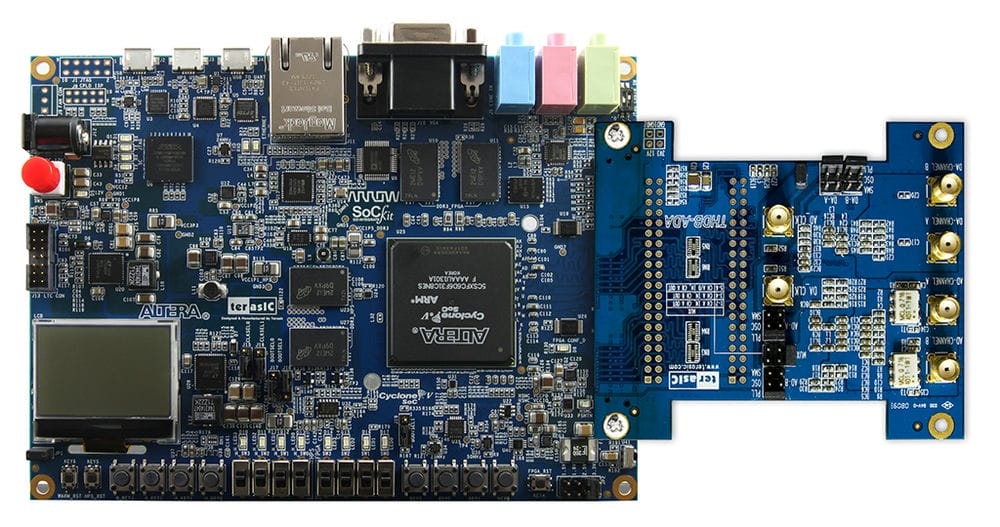

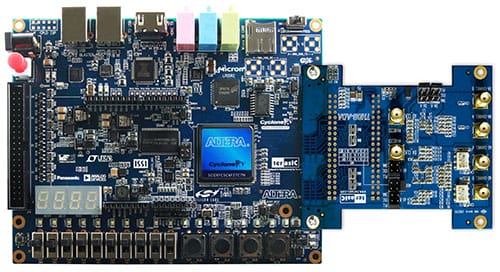

ADA-HSMC 与 C5G(Cyclone V GX Starter Kit) 连接示意图
-

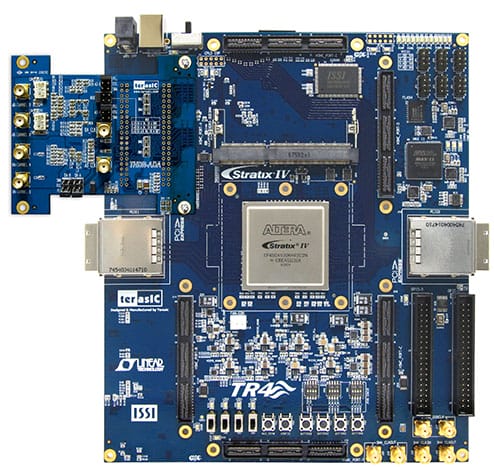

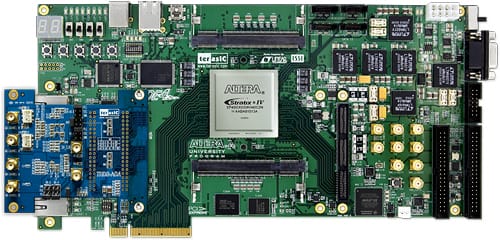

ADA-HSMC 与 TR4 连接示意图
Documents
| 标题 | 版本 | 档案大小(KB) | 新增日期 | 下载 |
|---|---|---|---|---|
| THDB ADA User Guide | 1.2.4 | 2767 | 2015-10-20 |
 |
CD-ROM
| 标题 | 版本 | 档案大小(KB) | 新增日期 | 下载 |
|---|---|---|---|---|
| ADA Utility (for DE2-115/DE2-70/DE0 Support Quartus 15.0) | 1.6.1 | 2016-01-30 | ||
| THDB-ADA CD-ROM | 1.7.3 | 2015-10-20 | ||
| ADA Utility (Support Quartus 14.0) | 1.5.0 | 2014-07-29 |
 |
|
| ADA Utility (Support Quartus 12.1) | 1.4.0 | 2013-01-22 |
参考设计

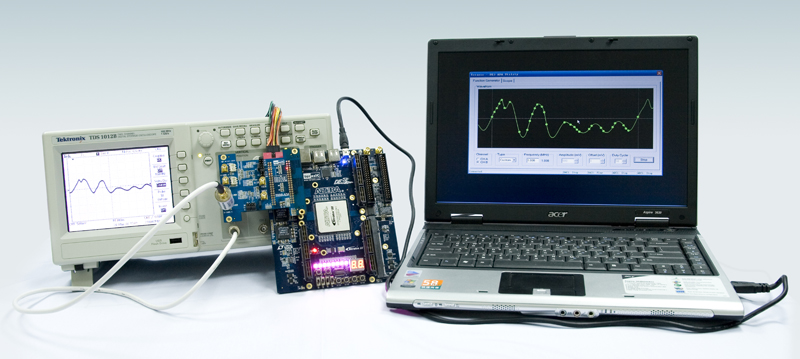

任意波形产生器

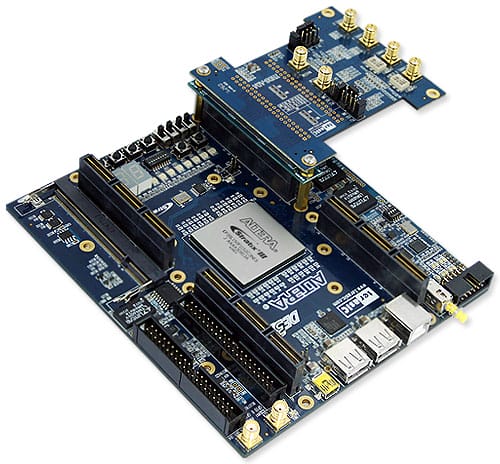

DE3 上任意波形产生器之结构图
快速傅利叶转换 (Fast-Fourier Transform) 分析

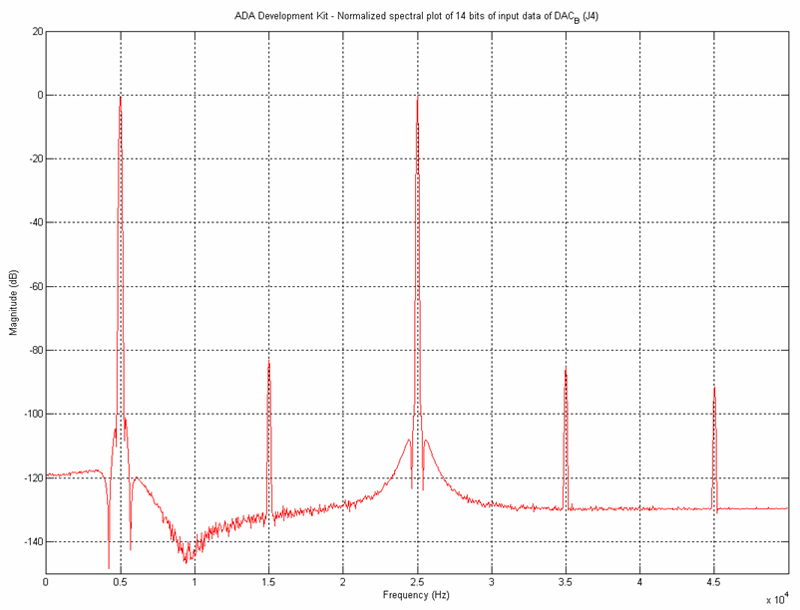

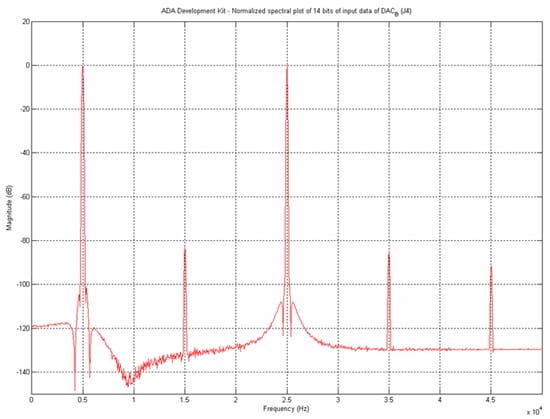

14-bit DAC B 输入资料的归一化频谱图 (Normalized Spectral Plot)

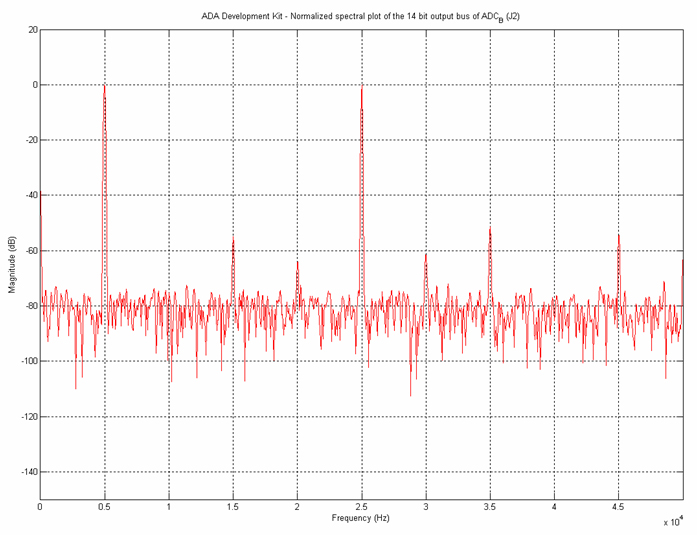

14-bit ADC B 输入资料的归一化频谱图 (Normalized Spectral Plot)
