【SATA/SAS HSMC】TERASIC友晶SATA/SAS HSMC子板

  • 产品型号: SATA/SAS HSMC
  • 产品品牌: TERASIC友晶科技/Intel FPGA
  • 产品规格: 4 single lane channel SATA/SAS interface
  • 产品价格: 欢迎咨询采购,量多优惠多,提供完善的售后保障和支持!
  • 咨询热线:18062095810

ATA / SAS 子板的设计是使 FPGA 平台可利用 SATA 接口做传输,并且支持最新 40 奈米 FPGA 技术透过高速连接器(HSMC)来完成。它允许使用者利用Stratix IV GX,Stratix II GX,Arria II GX,及 Cyclone IV GX FPGA 来存取具有 SATA / SAS 接口的储存装置。此子板卡具有4个单通道 SATA 连接器,一个 4 通道 SATA / SAS 的连接器,和一个用来接硬盘并具有输出电源的连接器。
因为SATA 接口转换建立在 HSMC 上,您的 FPGA 系统可以藉由SATA / SAS IP 连接到两个协议,使得 FPGA 变成一颗SOC 用于做功能、规格与性能测试。SATA / SAS 的子板是一个很理想的平台,利用 Altera 的 40 奈米 FPGA 集成收发器,来开发 SOC 解决方案并且应用在存储系统。

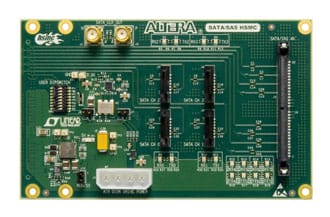

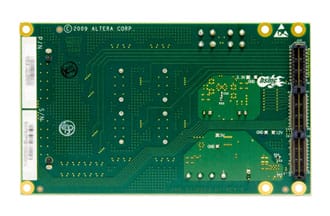

SATA/SAS Daughter Card 正面 SATA/SAS Daughter Card 反面

产品规格

  • HSMC 界面
    • 8 段高速沟通接口支持 SATA/SAS 1.5Gbp, 3 Gbps 及 6Gbps 数据
    • 6 out-of-band signals 支援 4 线转接头
    • Dipswitch inputs on CMOS input section of HSMC
    • LED drive outputs for 16 bi-color LEDs (32接头)
  • SATA / SAS Single lane interface
    • Internal style vertical surface mount connectors
  • SATA / SAS 4 lane interface
    • Internal style 32 pin vertical surface mount connector
  • ATX power
    • Standard ATX 4 pin connector providing 1 Amp on both 12V and 5V power rails from host boards able to support current
  • 8 Kbit I2C EEPROM
  • Differential clocking for 150MHz and 300MHz reference clocks through the HSMC or SMA connectors
  • 尺寸:2mm x 3mm x 0.75mm (长 x 宽 x 高)

应用特色

  • 储存装置 (硬盘, optical drives, and solid-state disks)
  • PC’s
  • SOHO 储存
  • Set-top boxes
  • 适用在任何需要长时间储存的数据上

连接性

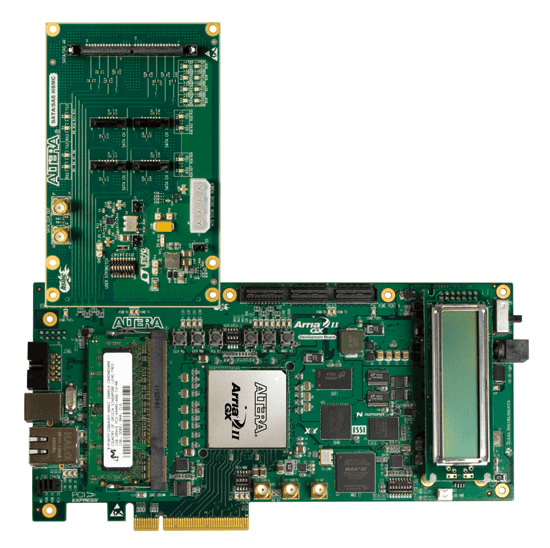

The SATA/SAS Daughter Card connects to the Arria II GX FPGA Development Kit

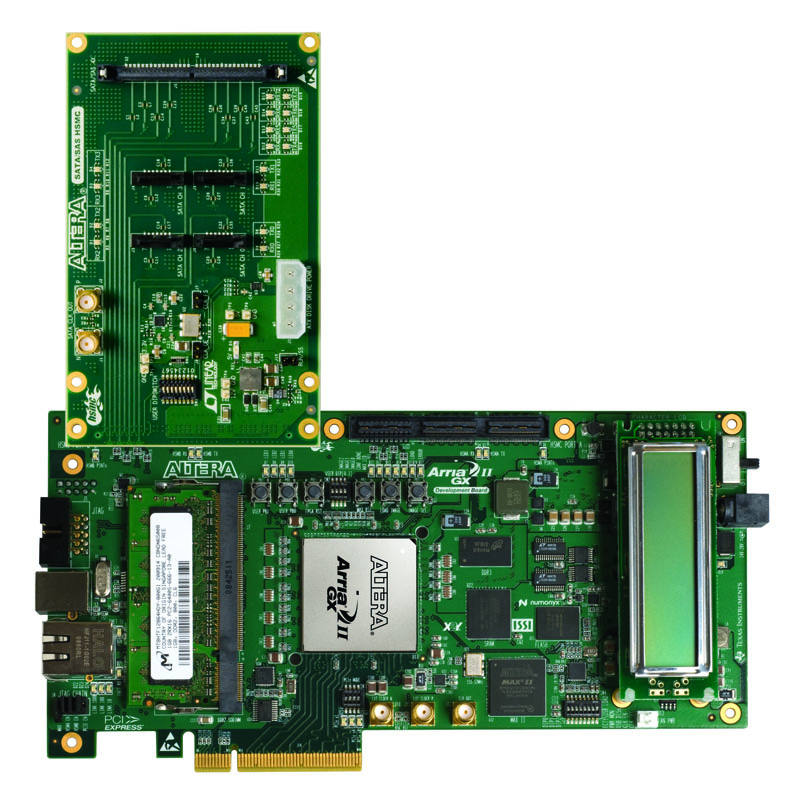

The SATA/SAS Daughter Card connects with Arria II GX FPGA Development Kit

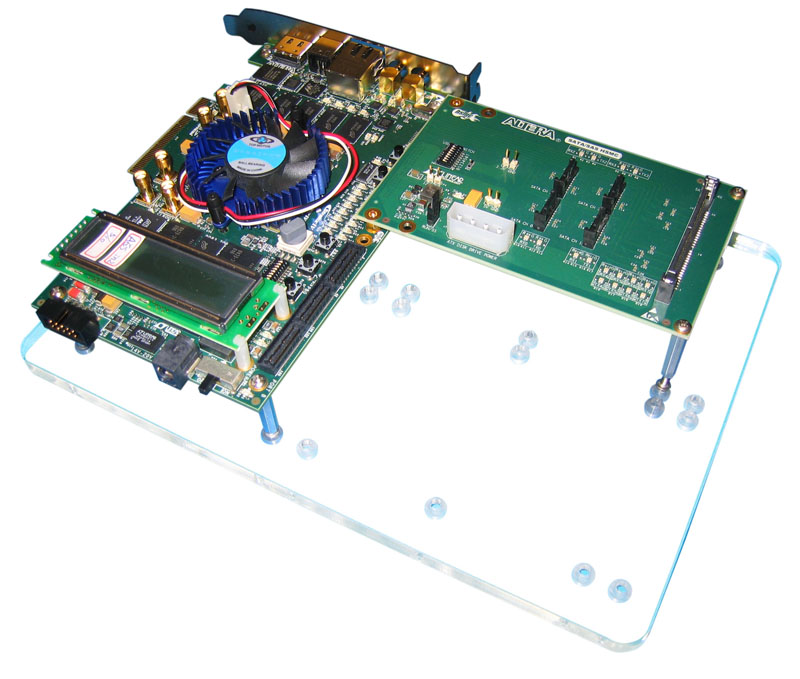

SATA/SAS HSMC Card connects to the Stratix IV GX FPGA Development Kit




SATA/SAS HSMC Card connection to the Stratix IV GX Development Board

No 产品名称 售价(RMB)
1. [SATA/SAS HSMC] SATA/SAS HSMC Card
产品编号: P0053  重量: 500g
xxx

资料下载

The files isn't available at the moment.

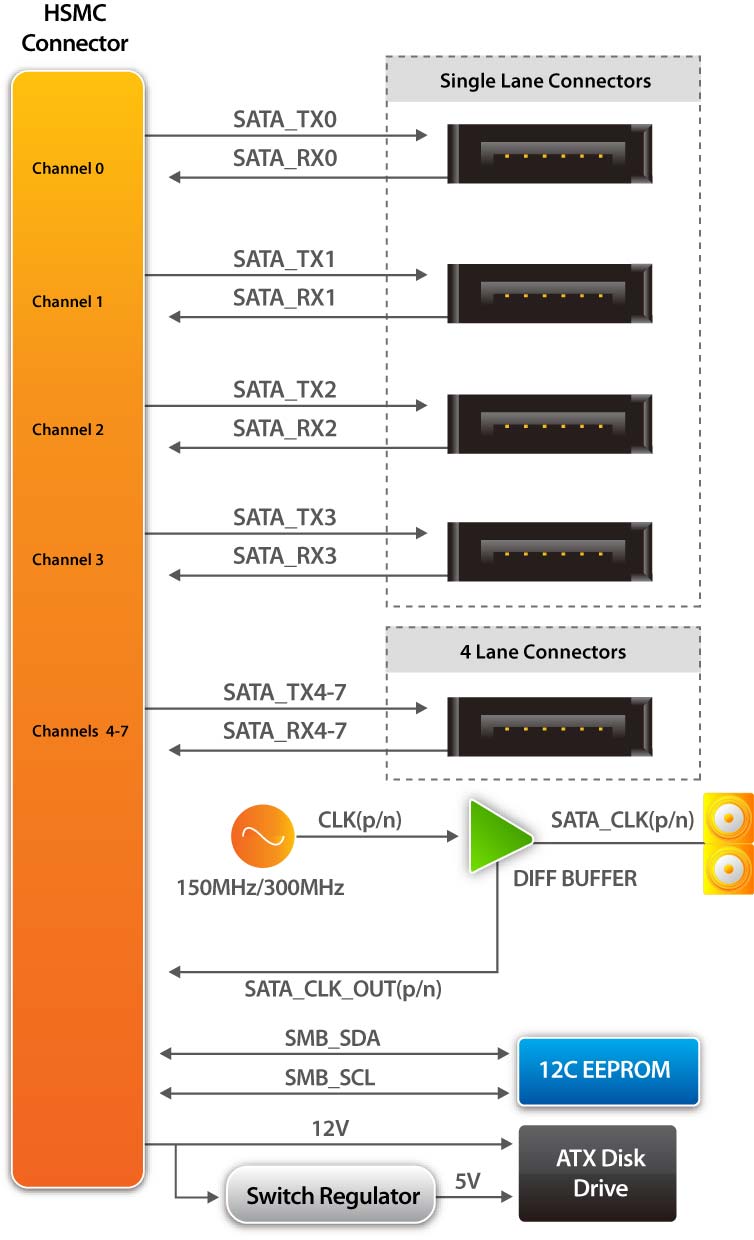

功能方块图
