• 双倍通道
• 双倍威力
• 轻巧的板卡设计

THDB_ADA 子板為 DE 系列、Cyclone III Starter Kit 及其他有 HSMC 或 GPIO 介面的 FPGA 平台提供了 DSP 的解决方案。

功能介绍

• 双AD通道提供14位分辨率和高达65 MSPS的传输速率
• 双DA通道提供，14位分辨率和高达125 MSPS的传输速率
• 提供HSMC和GPIO双接口可供选择
• 时脉来源可以来自100MHz 振荡器 、AD/DA通道的SMA接口、HSMC/GPIO接口上的PLL界面
• 尺寸：90.3*78.2毫米

应用特色

• 低成本示波器及讯号产生器
• 通讯收发器
• 数位讯号处理
• Platform for various modulation techniques

连接性

THDB-ADA 共有 ADA-GPIO 及 ADA-HSMC 两种模块来分别与 DE1-SoC/DE2/DE1/DE0/DE2-70 及 SoCKit/TR4/DE4/DE3/DE2-115/DE2i-150/Cyclone V Starter Kit/Cyclone III Starter Kit 等开发板连接在一起。

　　 ADA-GPIO 介面连接示意图

•  ADA-GPIO 与 DE1-SoC 连接示意图

•  ADA-GPIO 与 DE2-70  连接示意图

　　 ADA-HSMC 介面连接示意图

• ADA-HSMC 与 SoCKit ( C5S) 连接示意图

• ADA-HSMC 与 Cyclone III Starter Kit  连接示意图

• ADA-HSMC 与 DE3 连接示意图
  备注:连接时需使用 SFF 或 HFF 转接板,此转接板已内含于 DE3 产品中

• ADA-HSMC 与 DE4  连接示意图
   备注:连接时需使用 HMF2 转接板,此转接板已内含于 DE4 产品中

• ADA-HSMC 与 DE2-115  连接示意图

• ADA-HSMC 与 DE2i-150 连接示意图


• ADA-HSMC 与 C5G(Cyclone V GX Starter Kit) 连接示意图



• ADA-HSMC 与 TR4 连接示意图


AD / DA GPIO  Board  ￥2,190

Documents

标题	版本	档案大小(KB)	新增日期	下载
THDB ADA User Guide	1.2.4	2767	2015-10-20

CD-ROM

标题	版本	档案大小(KB)	新增日期	下载
ADA Utility (for DE2-115/DE2-70/DE0 Support Quartus 15.0)	1.6.1		2016-01-30
THDB-ADA CD-ROM	1.7.3		2015-10-20
ADA Utility (Support Quartus 14.0)	1.5.0		2014-07-29
ADA Utility (Support Quartus 12.1)	1.4.0		2013-01-22

友晶科技所发表之范例程式码，基於免费分享之原则，不提供任何形式的讲解或修改。如需进一步范例程式码讲解或修改的协助，我们将转至 "设计服务部门" 评估。
本授权条款允许使用者於使用所有友晶及 Altera 开发板时，得以重制、散布、传输以及修改友晶科技提供的源码，但不得为商业目的之使用。使用时必须於引用处表彰友晶科技 (Terasic Inc.) 之商号。



参考设计

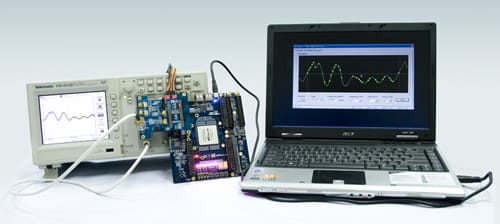

 任意波形产生器


DE3 上任意波形产生器之结构图

快速傅利叶转换 (Fast-Fourier Transform) 分析

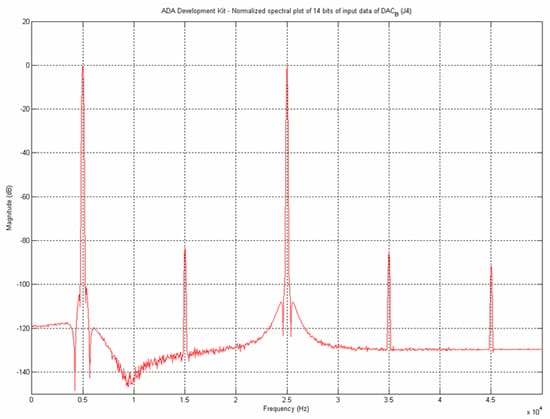

14-bit DAC B 输入资料的归一化频谱图 (Normalized Spectral Plot)

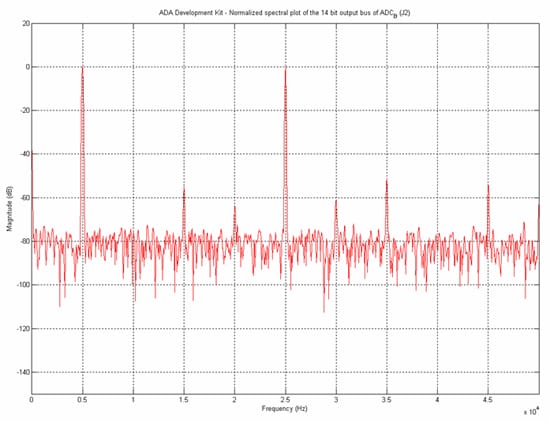

14-bit ADC B 输入资料的归一化频谱图 (Normalized Spectral Plot)
