【HDMI-TX-HSMC-1.4】TERASIC友晶HDMI发送子板
- 产品型号: HDMI-TX-HSMC-1.4
- 产品品牌: TERASIC友晶/Intel FPGA
- 产品规格: HDMI 发送子板
- 产品价格: 欢迎咨询采购,量多优惠多,提供完善的售后保障和支持!
- 咨询热线:18062095810
HDMI_TX_HSMC 是带有 HSMC (High Speed Mezzanine Connector) 接口的 HDMI 发送子板。具有 HSMC/HSTC(*1) 接口的主板可以通过 HSMC 接口控制 HDMI 发送子板。
HDMI_TX_HSMC 套件提供基于 Verilog 和 C 语言的参考设计,基于这些参考设计,用户可以轻松,快捷的开发自己的应用程序!
HDMI_TX_HSMC 是带有 HSMC (High Speed Mezzanine Connector) 接口的 HDMI 数据发送子板,子板包含如下丰富特性:
One HSMC interface for connection purpose
One HDMI transmitter with single transmitting port
One 2K EEPROM
Powered from 3.3V and 12V pins of HSMC connector

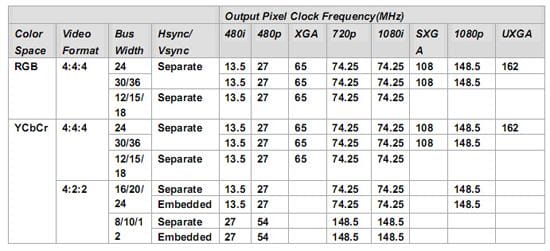

兼容 HDMI 1.3a, HDCP 1.2, and DVI 1.0 的规格。支持如下视频输出格式:
功能方框图

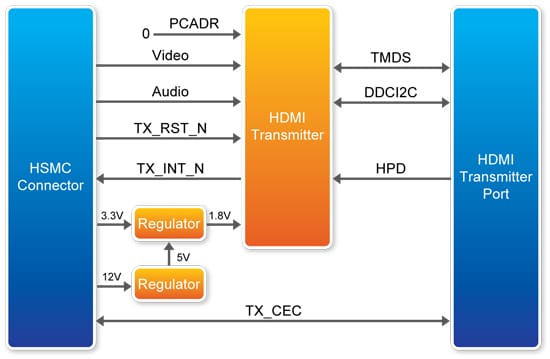

HDMI_TX_HSMC 功能方框图
连接性

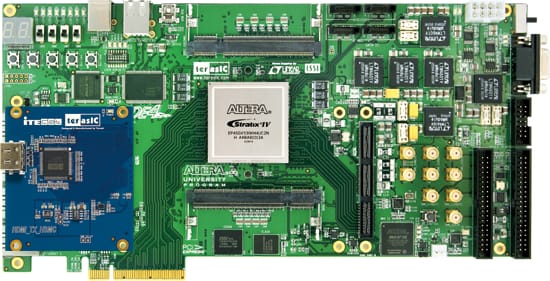

HDMI_TX_HSMC 与 DE4 连接示意图
HDMI_TX_HSMC 与 A2GX 连接示意图

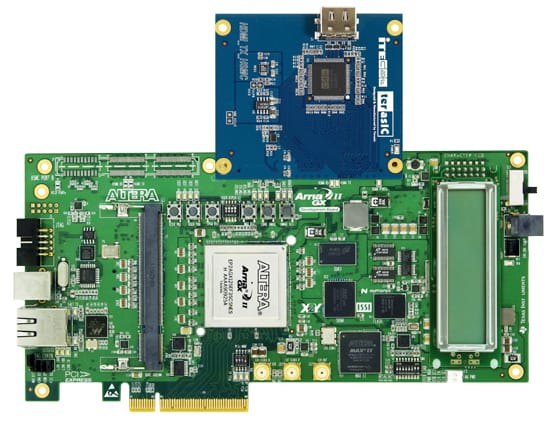

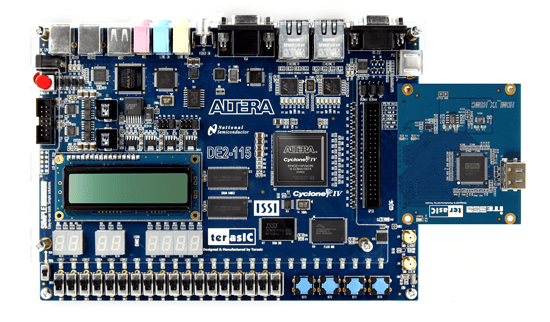

HDMI_TX_HSMC 与 DE2-115 连接示意图
注意:连接 HDMI_TX 与 DE4 需要使用 THCB-HMF2 子卡,如下图所示:

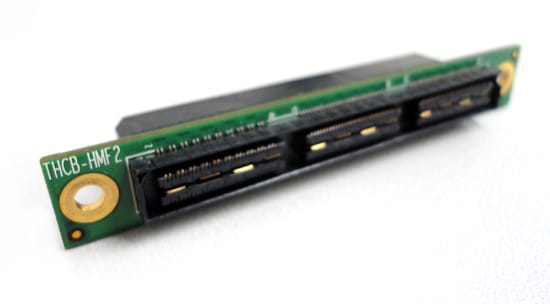

THCB – HMF2 子卡
参考设计
发送示例
参考设计产生的音视频信号输出至 HDMI 显示器;视频输出支持不同的色彩空间包括:YUV422,YUV444 和 RGB444。分辨率包括如下 11 种:
720x480p60
1024x76pP60
1280x720p50
1280x720p60
1280x1024
1920x1080i60
1920x1080i50
1920x1080p60
1920x1080p50
1600x1200p5
1920x1080i120

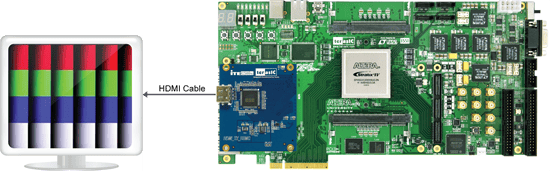

发送参考设计演示图
No | 产品名称 | 售价(RMB) |
---|---|---|
1. |
[HDMI-TX-HSMC-1.4] HDMI 1.4 Transmitter Daughter Board
产品编号: P0084 ![]() | xxx |
