【TR5】TERASIC友晶TR5 FPGA Development Kit
- 产品型号: TR5(Part No:P0400)
- 产品品牌: TERASIC友晶科技/Intel FPGA
- 产品规格: 5SGXEA7N2F45C2N
- 产品价格: 57,690
- 咨询热线:18062095810
Terasic TR5 FPGA Development Kit
TR5 开发板采用 Altera Stratix V GX FPGA,能提供最多达 952K LE 容量,并进行高速运算及传输。
TR5 开发板还提供了四个 Fpga Mezzanine Card (FMC) 以及一个 2x20 GPIO 接头。这些连接器总共能提供多达 500 根使用者自订义的 FPGA I/O 并作扩展口来连接外设。搭配 DDR3 SODIMM 和 SSRAM 能为大量数据资料处理提供高速与大量的频宽。除此之外 TR5上 还有 PCIe 与 SATA 介面可供作高速资料传输应用。
Four FMC Connectors | 2x20 GPIO Connector | DDR3 Memory |
|
||
SSRAM | PCIe | SATA |
TR5 开发板最多的应用在于 ASIC prototyping 验证。板上的 FMC 接头为标准介面。使用者可以透过此接头连接各种不同介面的子卡来扩展自己的系统。若有需要多片 FPGA 主板组成更庞大系统的客户亦可使用 FMC 或 PCIe 连接线来进行多片 TR5 板的传输来达成目标。
TR5 开发套件包含了许多不同外设的范例,如 DDR3,SD Card,USB-to-UART,SATA,PCIe,及 FMC 介面。这些范例能帮助使用者快速的上手使用还可用来快速验证开发板介面功能。除此之外,还提供了「System Builder」软体工具。让使用者能快速的依照自身的外设需求产生 Qaurtus 顶层专案,包含了 PLL 控制 IP,不同的 Terasic FMC 子卡介面等等.帮助使用者能更快并无误的开始您的专案。
Power and Clock Solution
|
Memory Solution
|
X2Y Power Decoupling Solution
|
Inductive Component Solution
|
Capacitive Component Solution
|
Flash Solution
|

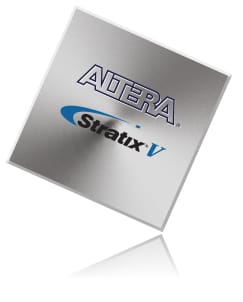

FPGA Device
5SGXEA7N2F45C2N
- 622K Logic Elements (LEs)
- 57.16 Mbits 内存
- 256 Variable-precision DSP Blocks
- 512 18x18-bit Multipliers Blocks
- 28 Fractional PLLs and 4DLLs
- FPGA 亦有其他规格可供选择,详细信息欢迎洽询 Terasic 销售团队。
FPGA 配置
- 板载 USB Blaster II 或 JTAG 插口对 FPGA 编程
- 通过 MAX II CPLD 和 Flash 配置快速被动平行 (FPPx16) 模式
存储器
- 128MB Flash with a 16-bit Data Bus
- 2MB SSRAM (1M x 16)

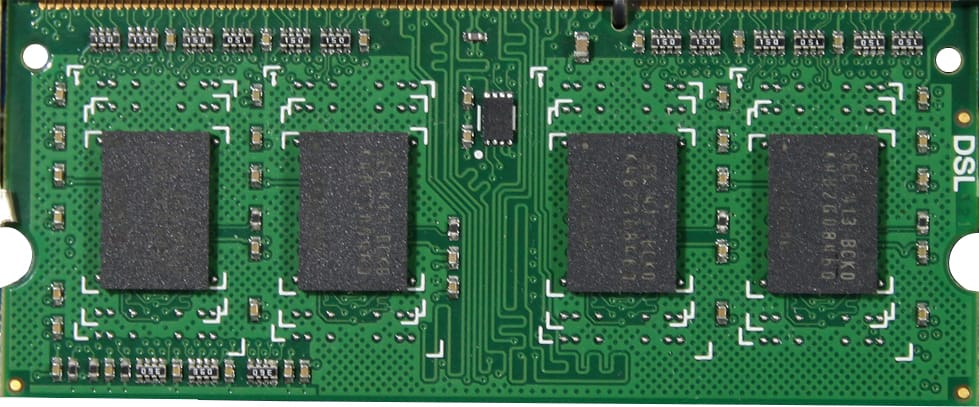

DDR3 SO-DIMM 插槽
- 可支持多达 8GB
- 最大时钟频率可到 933 MHz
板载时钟
- 50MHz 晶振
- CDCM6208 可编程时钟发生器
- LMK04906B 可编程时钟发生器
SMA 介面
- 一对可用来作差分时钟输入与输出的 SMA 介面
Buttons, Switches and LEDs
- 4 使用者控制 LEDs
- 4 按钮
- 4 拨码开关

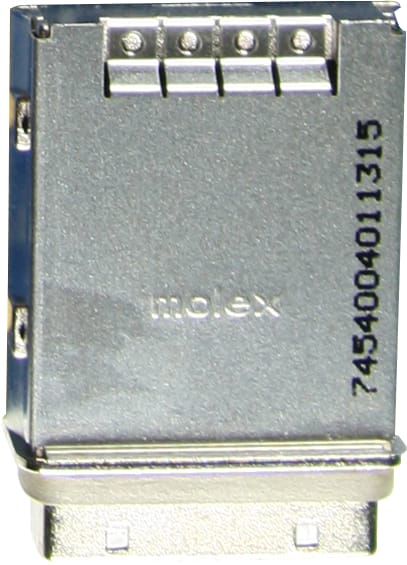

Mini PCI Express Gen 2x4 介面
- 支持 PCI Express Gen2 x4 (5.0Gbps/lanes)
- 高速传输通道速率可达 5 Gbps
- 支持 Downstream Mode
2 个 SATA 介面
-
符合 SATA3.0 传输率 6Gbps

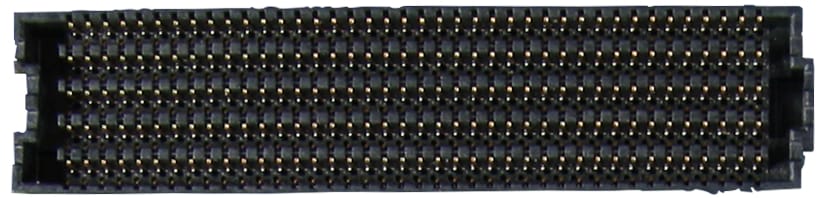

4 个 FPGA Mezzanine Card (FMC) 介面
- 2个 HPC (high-pin count) FMC 介面可提供 172 x2 单端 I/O, 2个 LPC (low-pin count) FMC 介面可提供 76 x2 单端 I/O
- HPC FMC 以及 LPC FMC 介面分别能提供 10 以及 1 根 Transceiver 通道
- 相容于FMC VITA 57.1 规范
- 可调整 VADJ电压 : 1.2V/1.5V/1.8V/2.5V/3.0V
-
无法支持双向LVDS功能, 由于Stratix V只支持单向LVDS.

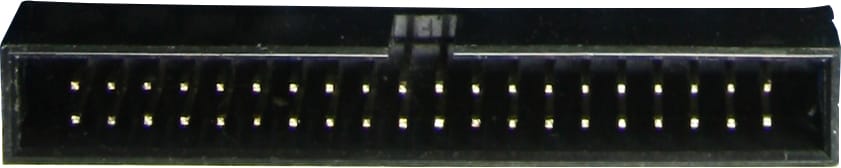

一 个 40-pin 扩充介面
- 36 FPGA I/O 管脚; 4个电源以及接地线
-
I/O 电压准位: 3.3V
电源
-
DC 12V 输入

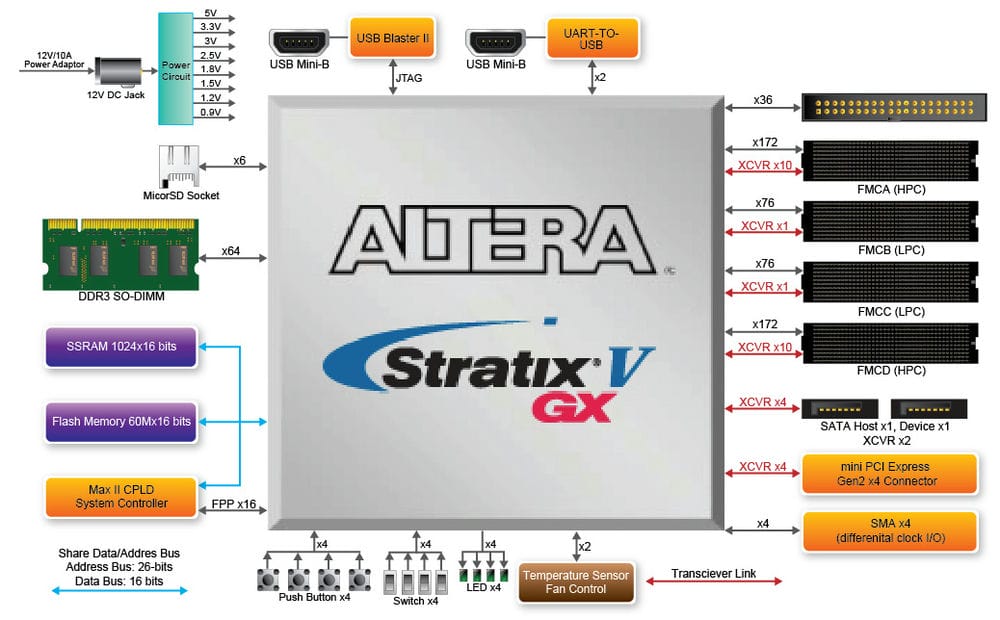

功能区块图
FMC扩充介面连接范例

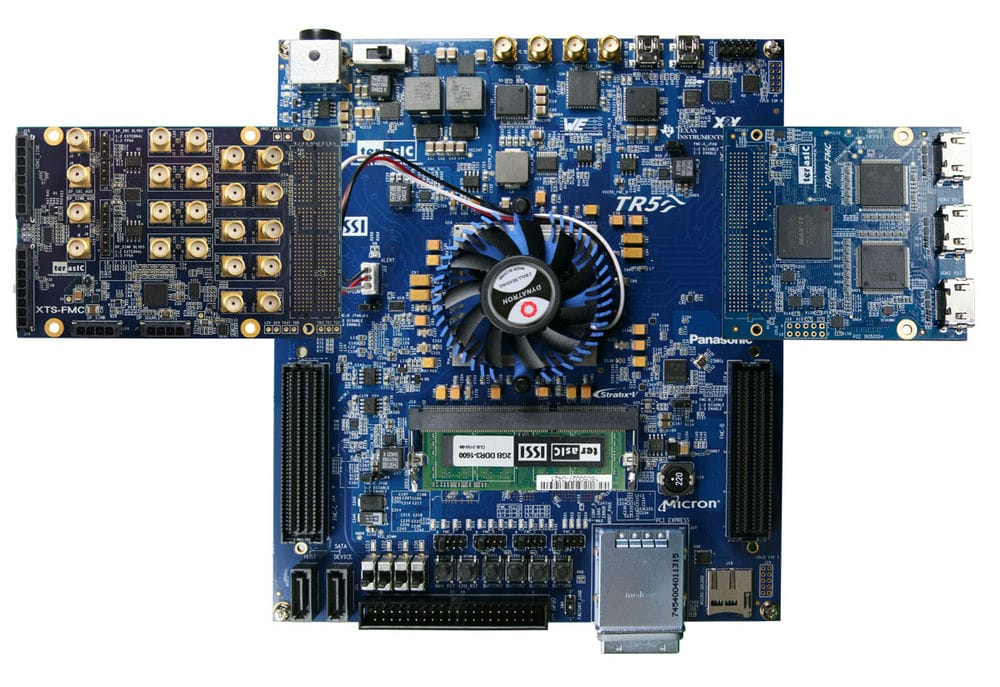

连接FMC子卡:XTS-FMC 和 HDMI-FMC

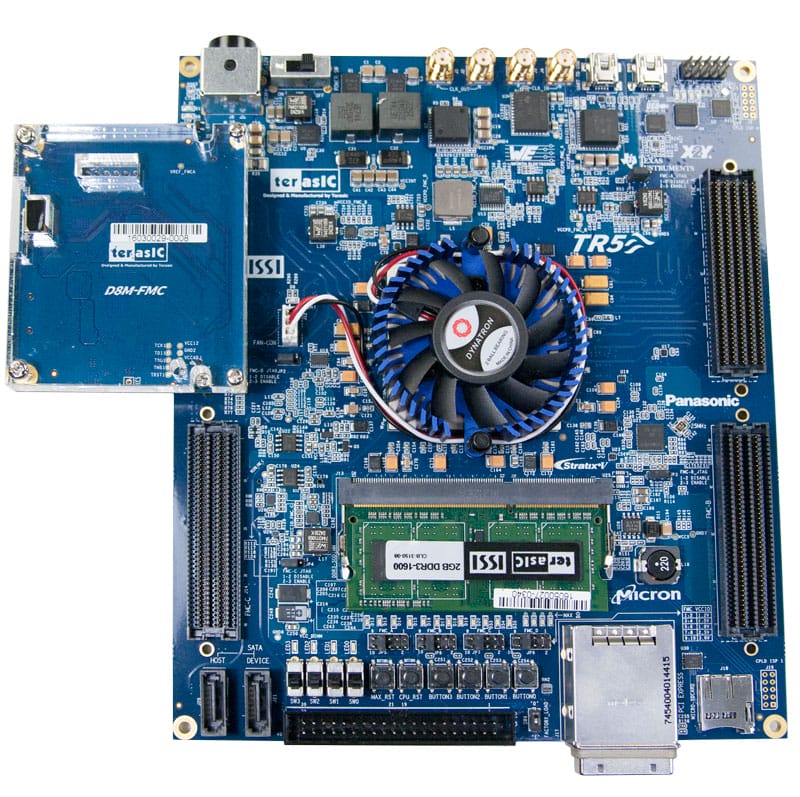

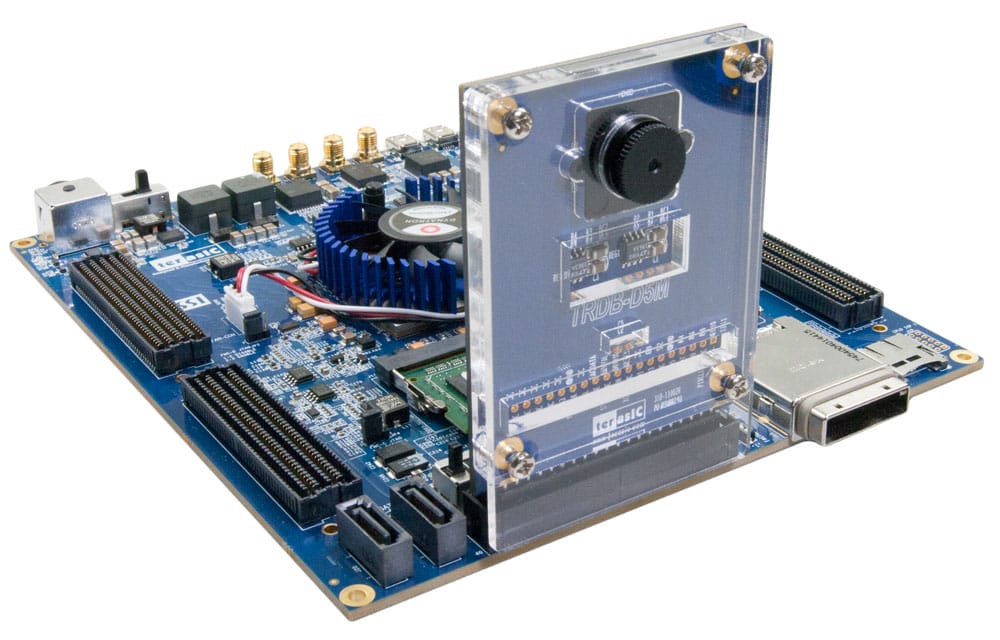

连接 D8M-FMC FMC 子卡

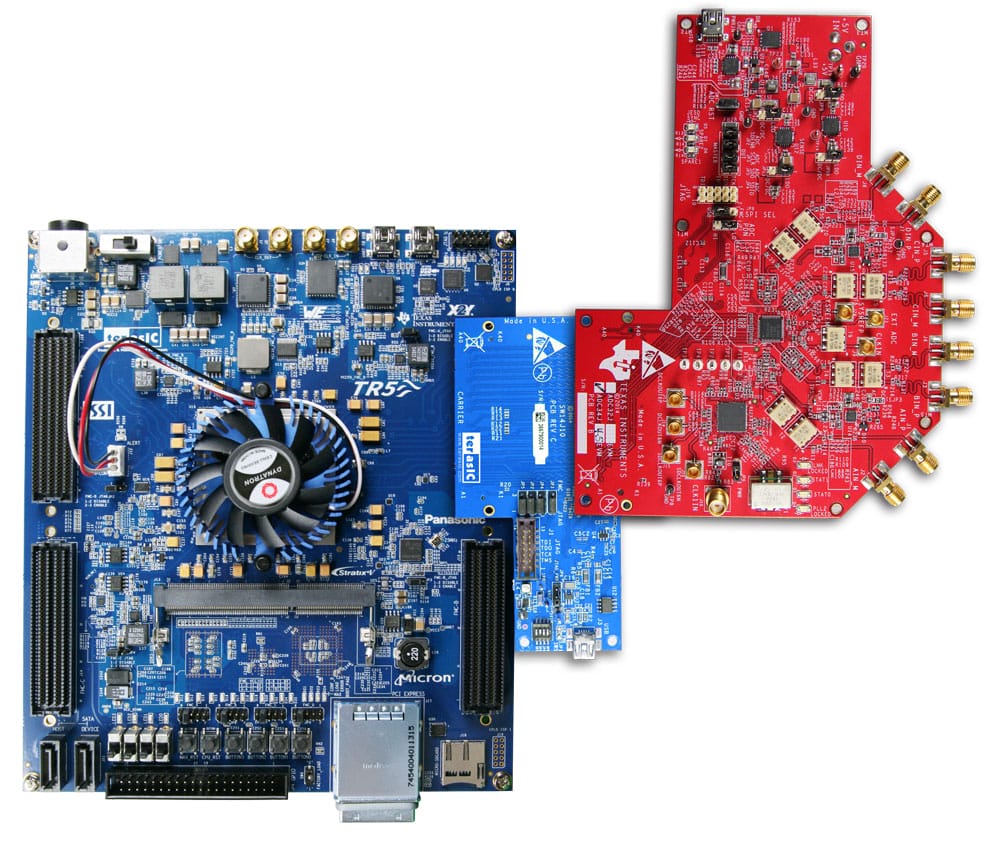

连接 TI JESD 板透过 Terasic JESD-FMC 转接卡

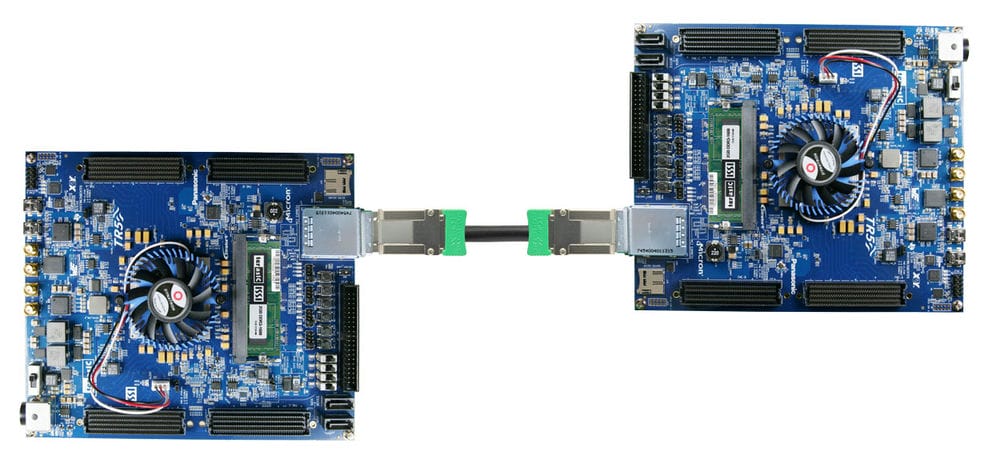

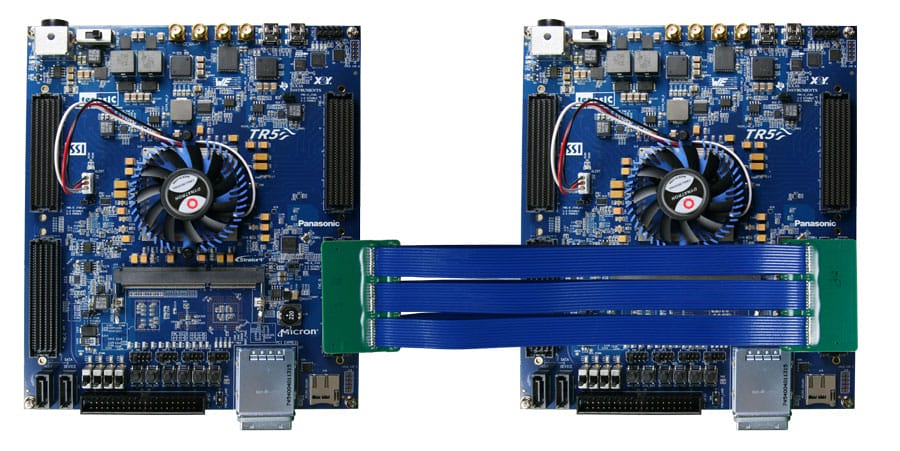

板跟板连接透过 FMC 连接线
透过 PCI Express 连介面扩充
透过 PCIE连接线 与 Terasic PCA转接卡 来与 PC 连接
板跟板连接透过 PCIe 连接线
透过 SATA 介面扩充

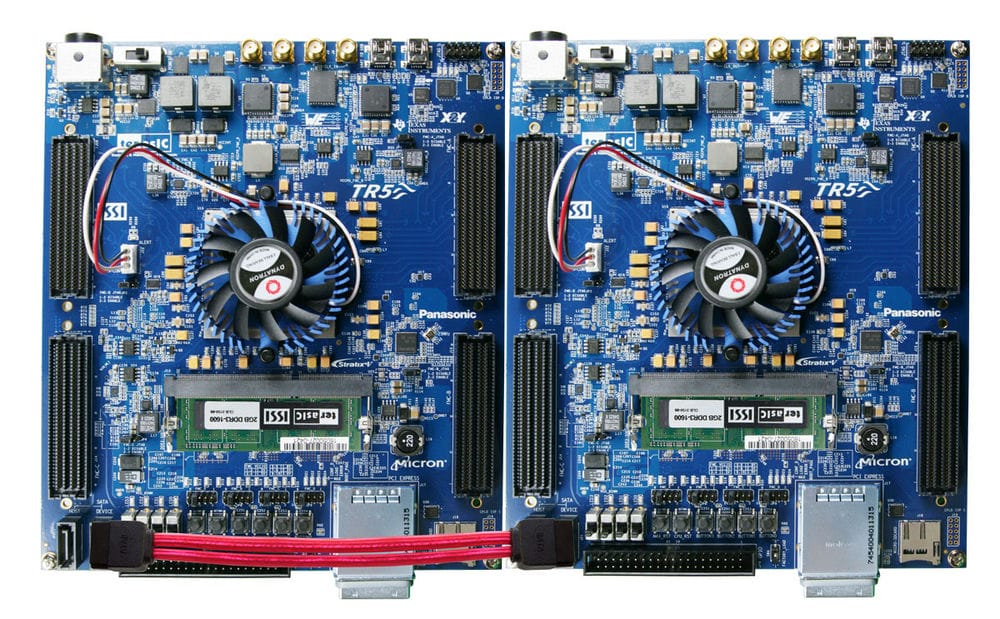

板跟板连接透过 SATA 连接线
透过 GPIO 介面扩充
连接 D5M 子卡

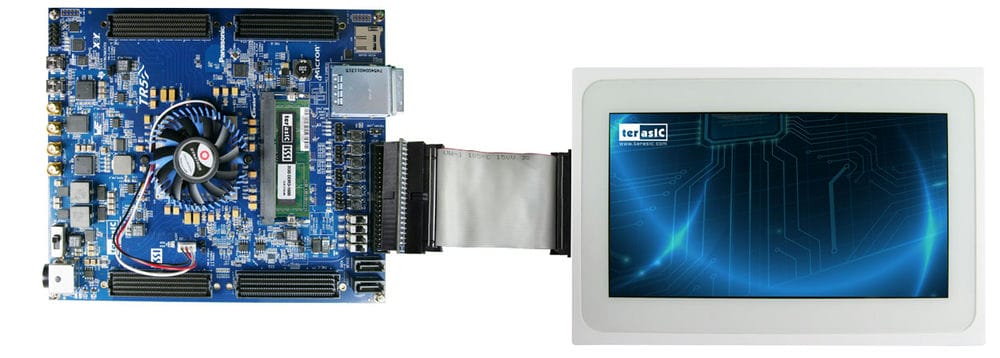

连接 MTL2 子卡

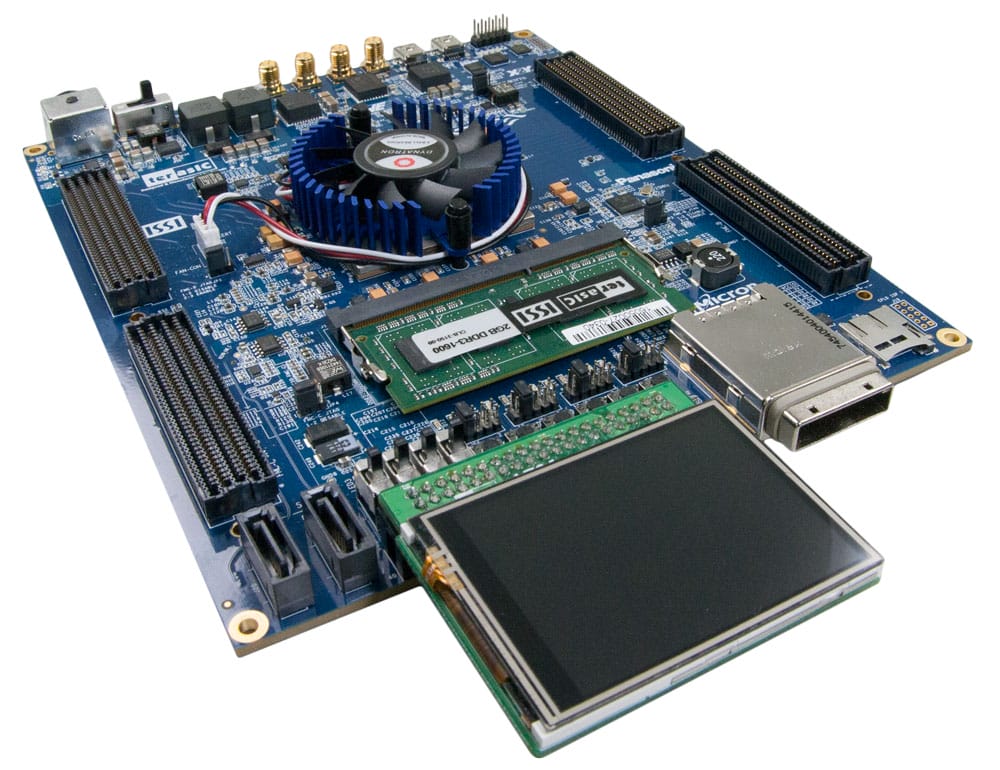

连接 LT24 子卡
Quartus design software license is not included in this kit.

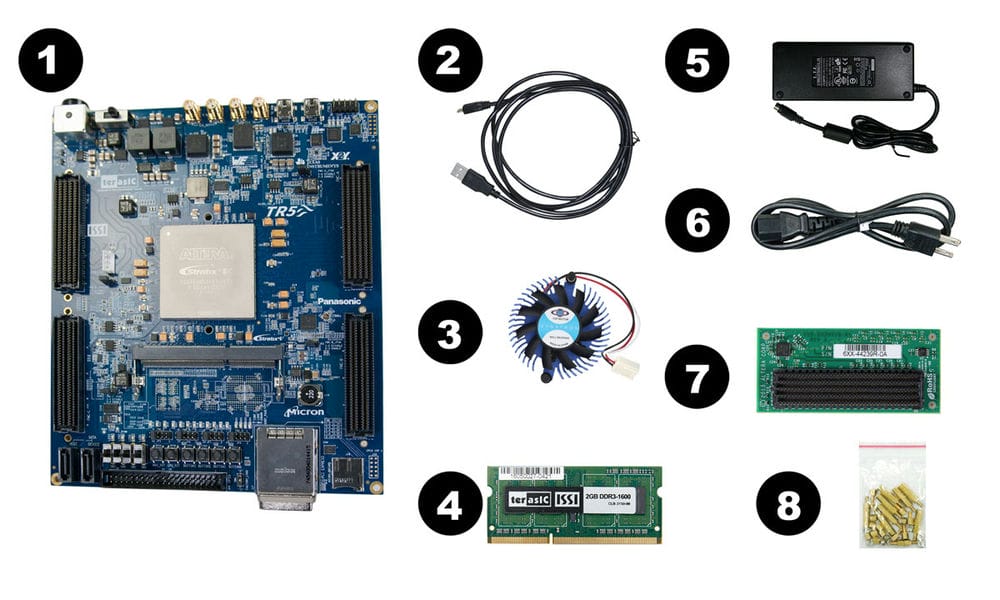

The TR5 package includes:
- TR5 FPGA Development Kit
- Type A to Mini-B USB Cable
- Fan (Installed)
- 2GB DDR3-1600 SO-DIMM Module (Installed)
- 12V DC Power Supply
- AC Power Cord
- FMC Loopback Card
- Screws, Copper Stands, and Silicon Footstands
No | 产品名称 | 售价(RMB) |
---|---|---|
1. |
[TR5] Terasic TR5 FPGA Development Kit
产品编号: P0400 重量: 3,800g
|
xxx |
Documents
标题 | 版本 | 档案大小(KB) | 新增日期 | 下载 |
---|---|---|---|---|
TR5 User Manual | 1.0.5 | 12186 | 2017-07-27 |
BSP(Board Support Package) for Altera SDK OpenCL 16.1
标题 | 版本 | 档案大小(KB) | 新增日期 | 下载 |
---|---|---|---|---|
TR5 OpenCL BSP for Windows | 1.1 | 2017-05-25 | ||
OpenCL User Manual | 1.1 | 2211 | 2017-04-18 | |
TR5 OpenCL BSP for Linux | 1.1 | 2017-04-18 |
CD-ROM
标题 | 版本 | 档案大小(KB) | 新增日期 | 下载 |
---|---|---|---|---|
TR5 CD-ROM for A7 device | 1.2.1 | 2017-07-27 | ||
TR5 CD-ROM for AB device | 1.1.0 | 2017-02-22 |
