【DE系列母板】Intel FPGA大学计划EDA/FPGA/SOC实验平台DE0-Nano
- 产品型号： DE0-Nano
- 产品品牌： TERASIC友晶科技/Intel FPGA
- 产品规格： Cyclone® IV EP4CE22F17C6N FPGA
- 产品价格： 欢迎咨询采购，量多优惠多，提供完善的售后保障和支持！
- 咨询热线：18062095810
DE0-Nano 展示了一个紧密型的 FPGA 开发平台，适用于诸如自动控制装置和便携式项目的原型电路设计.该平台采用了有着 22,320 个逻辑单元（LEs）的 Cyclone IV 芯片实现了尽可能的简易设计。
DE0-Nano 有着的一系列接口，包括 2 个可用于扩展的外接的 GPIO 在内，板载的存储设备包含有同步动态随机存取存储器 (SDRAM）和电可擦除只读存储器 (EEPROM)，可用于较大容量的数据存储和帧缓冲，同时也配置有一般用户频繁使用的 LED 指示灯和按键等外围设备。
DE0-Nano 具备有尺寸小和重量轻的优势，并且不需要携带过多的硬件设备就能够重新被配置，这些明显地将 DE0-Nano 与其它一般用途的开发板区分开来。另外，对于大部分移动设计而言，电源便携性能也是至关重要的，这款 DE0-Nano 就为设计者提供了包含有一个 USB mini-AB 接口， 2 针的外接电源接头，和 2 个 5V 直流电源接口共 3 种供电模式。

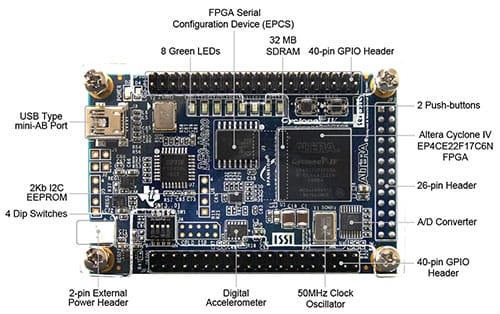

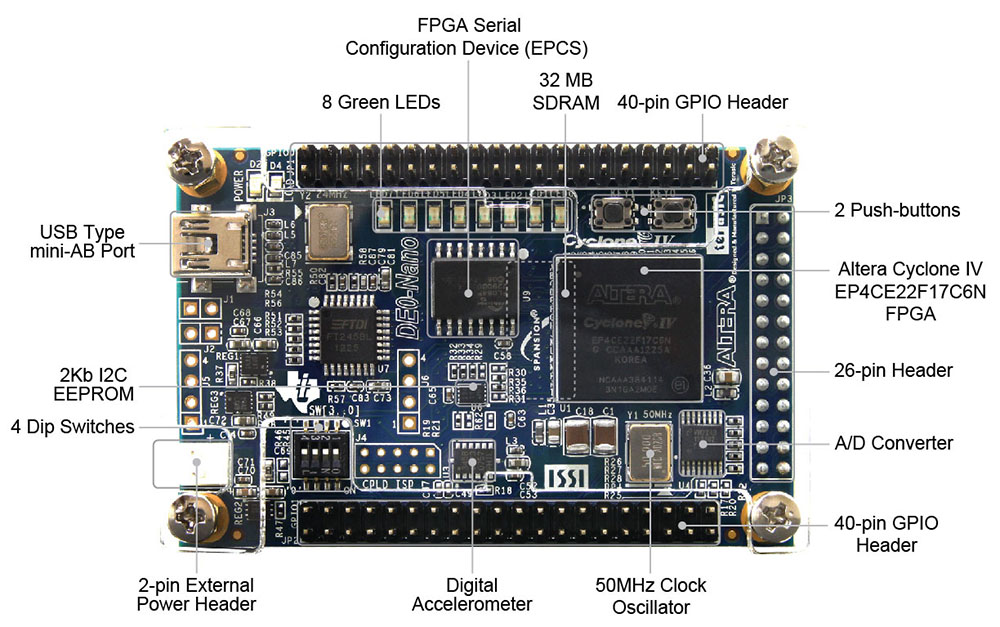

DE0-Nano Development and Education Board
Cyclone® IV EP4CE22F17C6N FPGA
- 22,320 Logic elements (LEs)
- 594 Embedded memory (Kbits)
- 66 Embedded 18 x 18 multipliers
- 4 General-purpose PLLs
- 153 Maximum FPGA I/O pins
Configuration Status and Set-Up Elements
- On-board USB-Blaster circuit for programming
- FPGA Serial Configuration Device (EPCS)
Expansion Header
- Two 40-pin Headers (GPIOs) provides 72 3.3V I/O pins
- Two 5V power pins, two 3.3V power pins and four ground pins
- One 26-pin header provides 16 3.3V digital I/O pins and 8 analog input pins to connect to analog sensors, etc
Memory Devices

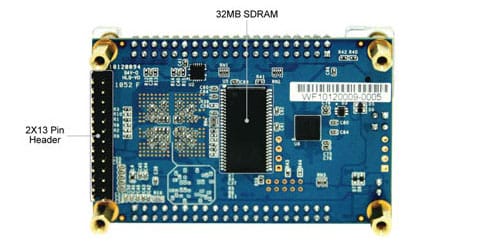

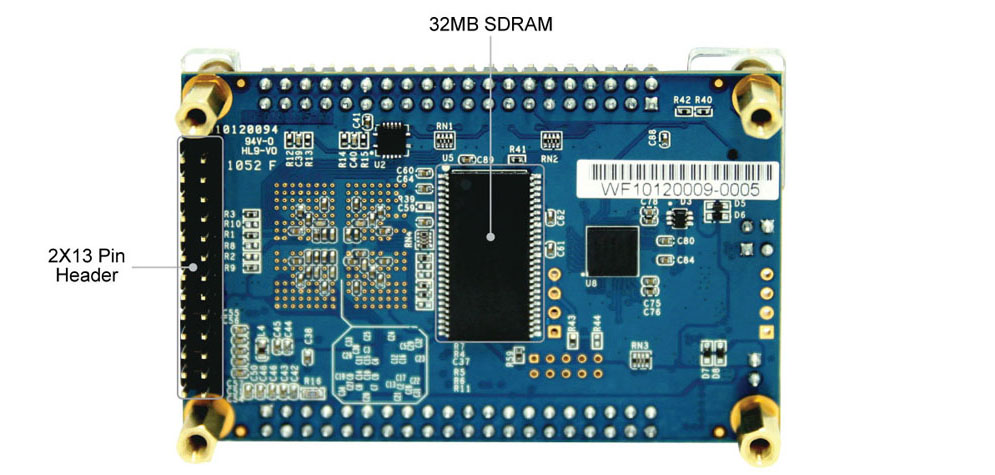

- 32MB SDRAM
- 2Kb I2C EEPROM
General User Input/Output
- 8 green LEDs
- 2 debounced push-buttons
- 4 dip switches
G-Sensor
- ADI ADXL345, 3-axis accelerometer with high resolution (13-bit)
A/D Converter
- NS ADC128S022, 8-Channel, 12-bit A/D Converter
- 50 ksps to 200 ksps
Clock System
- On-board 50MHz clock oscillator
Power Supply
- USB Type mini-AB port (5V)
- Two DC 5V pins of the GPIO headers (5V)
- 2-pin external power header (3.6-5.7V)
Connectivity
D5M 接口连接示意图

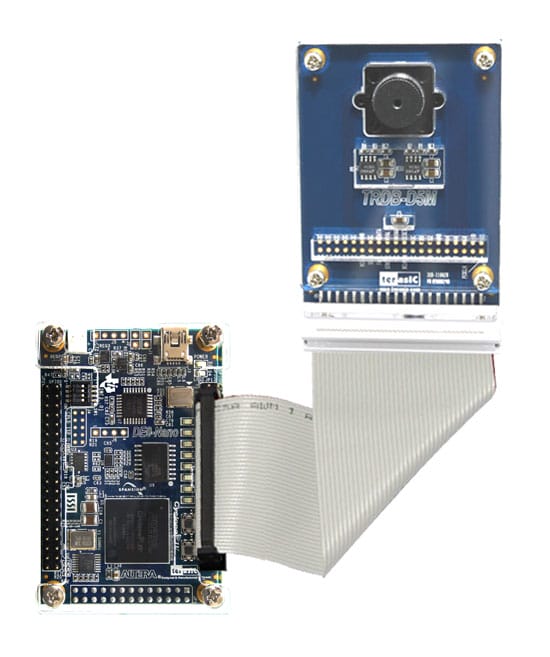

- D5M 与 DE0-Nano 连接示意图
LTM 接口连接示意图

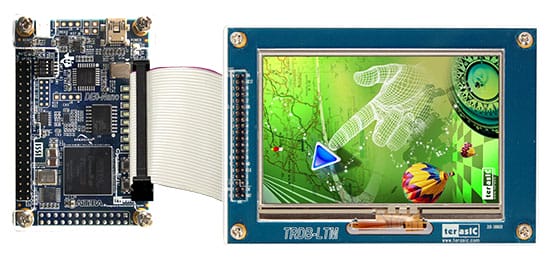

- LTM 与 DE0-Nano 连接示意图
- 尺寸：49*75.2mm
- 尺寸：49*75.2mm
