【DE系列母板】Intel FPGA大学计划EDA/FPGA/SOC实验平台DE0-CV

  • 产品型号: DE0-CV
  • 产品品牌: TERASIC友晶科技/Intel FPGA
  • 产品规格: Cyclone V 5CEBA4F23C7N Device
  • 产品价格: 欢迎咨询采购,量多优惠多,提供完善的售后保障和支持!
  • 咨询热线:18062095810

新型的DE0 - CV是一个采用Altera的Cyclone V FPGA器件作为控制中心并拥有其他外围设备的强大硬件设计平台:如板载USB Blaster电路,视频功能等等。有了这个新奇的Cyclone V 平台,用户可以以较低价格得到大容量应用上所需的功耗及性能,应用中包括原型桥接,电机控制驱动器,采集卡等等。我们坚持保有所有的原型功能到这个尺寸只 有128x99mm的开发板上,让它能够完美的展现各种评估解决方案。

DE0 CV包含所有连接Microsoft Windows XP或更高版本的计算器时所需的组件。

这个开发板拥有很多功能,能够让用户实现广泛的电路设计比如从简单的电路到各种各样的多媒体工程。

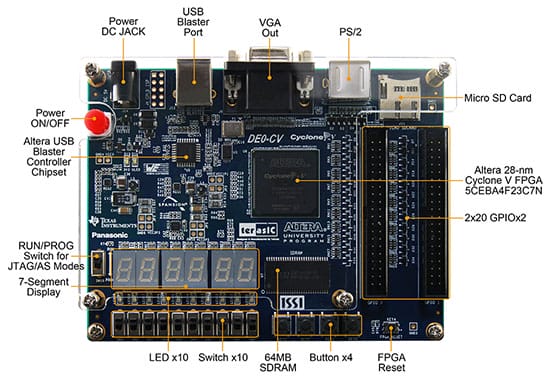

开发板硬件介绍如下:

FPGA Device

  • Cyclone V 5CEBA4F23C7N Device
  • 49K 的可编程逻辑单元
  • 3080 Kb 的片上存储
  • 4 个分段式PLLs

配置和调试

  • FPGA端串行配置器件–EPCS64
  • 板上USB Blaster电路(普通B型USB连接器)
  • 支持JTAG和AS 配置模式

存储器件

  • 64MB SDRAM(16-bit)

通信



  • PS/2接口、鼠标/键盘接口

连接器

  • 2个2x20 GPIO连接器

显示

  • 4-Bit 电阻式VGA界面

微型SD卡插槽

  • 支持SPI和4-bit的Micro SD卡访问模式

开关,按钮和LED灯

  • 10 个LED灯
  • 10 个拨码快关
  • 4 个去颤抖按钮
  • 1 个CPU复位按钮
  • 6 个7段数码管

电源

  • 外接5V直流电源

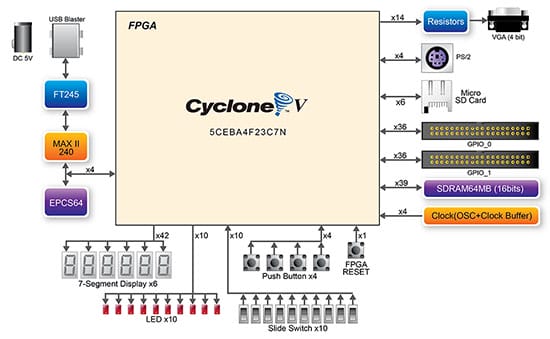

DE0-CV开发板框图











  • Size:128*99 mm




  • Size:128*99 mm

联合实验室成立宗旨
长久以来,只有少数国外名校才能负担起昂贵的高阶 FPGA 开发平台,以培育其微电子设计人才。有感于此,Altera 积极推行全球大学计划,希望提供全球大学一套强大完整的硬软体教材,与各重点大学共建联合实验室,透过硬体丶软体及 IP 的捐赠,让 Altera 联合实验室成为众多学校的一个弹性教学及开发平台。不仅增进学校的竞争力,更为全球创造顶尖的系统设计人才!

Altera 联合实验室计划
「Altera 联合实验室计划」 是 Altera 在全球大学计划的一环,不仅会为大专院校建立一个可以让教授容易教学的环境,同时更提供方便学生实际演练高阶设计的实验室。在达到 「即教即学」 目的的同时,友晶科技更提供为学校开发数字设计、处理器设计、多媒体及 CAD 等领域之教学课程,并提供许多完整的参考设计及原始代码,大幅减轻教授工作量并且加速专题、研究完成时间。为使学子快速与世界同步,计划协助单位友晶科技,更提供教授教材的推荐及技术支持服务。

全球名校的唯一选择
截至今年为止,Altera 已与全球 500 所大学及研究单位成立了实验室和培训中心,提供世界各大学及研究所最尖端之 FPGA / SOPC 技术丶软硬体开发平台及丰富教材,大力协助提升教授们的教学研究优势,并奠定大学生前进工业界的竞争力。

全球超过 40,000 套 Altera DE 系列开发平台,搭配 Quartus II丶Nios II 及相对应教材,在世界超过 500 所名校及研究单位陆续铺开。以最好的教材和最强大的 FPGA 开发平台,培育出下一个世纪的设计骨干。

世界名校及研究单位共建 Altera 联合实验室,包含:加拿大多伦多大学丶伊利诺大学香槟分校丶麻省理工学院丶密西根大学丶里德大学丶英国剑桥大学丶康奈尔大学丶普渡大学丶美国空军基地丶马 里兰大学丶英国伦敦帝国学院丶滑铁卢大学丶瑞典皇家理工丶上海交通大学丶北京清华大学与台湾大学等全球名校。美国最大的空军基地更公开赞扬 Altera DE 系列开发平台为有史以来品质最好丶档案及范例最完整之 FPGA 开发平台。


资源捐赠
在竞争激烈的社会中,唯有最好的工具才能让学生赢在起跑点。让学生与全球各名校使用完全同步的软硬体,并将国外各名校的应用专题和参考实验范例转移至国内教学研究上,不但能创造教授的最佳教学经验,还能帮助学生提升核心竞争力,让创意发挥无限可能!

Altera 捐赠项目
Altera 联合实验室所捐赠之资源种类繁多,适合多种设计目的与需求,简单而言大致有以下内容:与全球同步之 Altera DE 系列平台;并可免费获得研究专题所需之相关硬体捐赠、Altera 软体正式版 License、免费拥有最新 Altera IP Cores。

软体: Altera 软体正式版 License (Quartus II、NIOS II) 及免费拥有各种 IP Cores

课程教材:实验专题与丰富的教材课程数位逻辑丶微处理器丶嵌入式系统丶DSP及影像处理教材和讲义 (Altera DE2 Tutorials and Lab Exercises)

硬体:与全球同步之 Altera DE 系列平台,依贵单位、系所已备有的 Altera DE2-115 、DE2 、DE1 ,来决定赠送的数量。


除了提供免费的软体及一部分的硬体之外,还有与全球同步的教材,陆续地,Altera 会开放更多的 DE2 或 DE2-115 IP Core 提供研究教学使用。请参考国外名校使用 DE2 课程网站列表 、国外名校使用 DE2-115 课程网站列表。

受赠优点
由 Altera 正式挂牌成立联合实验室和培训中心,可成为地区 ATTP (Altera Technical Training Program) 一员,提供教育或职业训练。
可依需求给予不同的软体 (Mega 或 IP cores) 并享有免费软体版本更新。
师生可以使用最先进的技术进行教学与研究。
不需任何维护费用。
授权时间: 30 年。

注:需要完整解决方案,请致电我司(027-87538900/18062095810)。

联合实验室在大陆

从 2005 年至今, Altera 已与中国大陆之大学成立了 66 所联合实验室及培训中心。而台湾也自 2007 年起,陆续成立 18 所联合实验室。Altera 大学计划全球总监 Stephen Brown 表示:「中国的大学和学生对于电子行业的未来发展非常重要,我们十分荣幸能够在中国实施世界一流的教学计划!」目前中国已成立 Altera 联合实验室或培训中心的大专院校如下:
