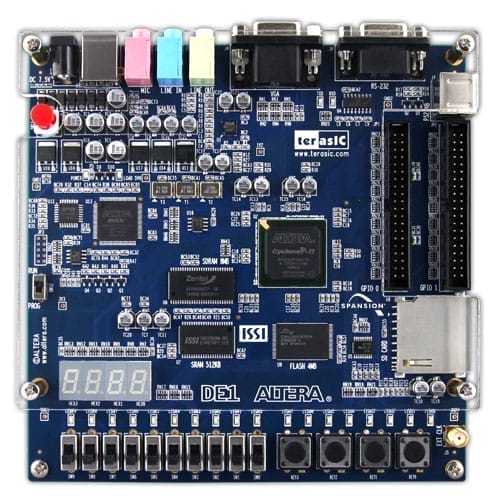

Altera DE1教育开发板的目的，是为多媒体、存储和网络等的先进设计，提供易于开发的理想工具。硬件和 CAD 工具上的先进技术，使设计者能在各种领域上使用。DE1提供了一应俱全的功能，十分适合用于各大专院校的课程教学，以及各种复杂数字系统设计项目的发展。Altera 提供了一系列DE1板的课程教材，包括讲义、实验室练习和说明示范。

• FPGA
  • Cyclone II 2C20 FPGA
    • 20,000 LEs (逻辑单元)
• 内存
  • SDRAM
  • 1个 8-Mbyte SDRAM
  • Flash memory
  • 4-Mbyte Flash 内存
  • 512Kbyte (256Kx16) SRAM
  • SD card socket
  • 支持SPI 以及 SD 1-bit 两种SD Card 读取模式
• 界面
  • 内建 USB Blaster 电路
    • 内建USB Blaster 使用于FPGA 程序下载或控制
    • 支持 JTAG 与 AS 模式
  • Altera 序列配置器
    • Altera EPCS4 序列EEPROM
  • 按钮与滑动开关
    • 4个按钮
  • 滑动开关
    • 10 个滑动开关
  • 人机界面
    • 8 个绿色LEDs
    • 10 个红色LEDs
    • 4 个七段显示器
  • Clock 输入
    • 50MHz 振荡器
    • 24MHz 振荡器
    • 27MHz 振荡器
  • VGA 输出
    • 4-bit 电阻式 DAC (数字模拟转换)
  • Audio 输入与输出
    • 24-bit CD 质量的输入、输出与麦克风输入接头
  • 序列接头
    • 一组 RS-232 讯号接头
    • 一组 PS/2讯号接头
  • 两组40个接脚扩充槽
    • 72 个 3.3V I/O 接脚以及8个电源与接地接脚
    • 用于40个接脚扩充槽的排线可利用 IDE 硬盘专用的40个接脚的排线
      • Size：153*153 mm

No	产品名称	售价(RMB)
1.	[DE1] Altera DE1 Development and Education Board 产品编号: P0528  重量: 1,000g	xxx
2.	[DE1] Altera DE1 Development and Education Board (教育版) 产品编号: P0528  重量: 1,000g	xxx

Documents

标题	版本	档案大小(KB)	新增日期	下载
DE1 Board Introduction		929	2006-10-12
Getting Started User Manual	1018	2360	2006-10-12

Project

标题	版本	档案大小(KB)	新增日期	下载
DE1 SD Card Music Player (fixed)		1018	2006-12-29
DE1 Music Synthesizer Source Code		236	2006-11-16

CD-ROM
