欢迎开发人员和创客了解低功耗可编程门阵列的出色灵活性。英特尔 Cyclone 10 LP 评估套件可提供一款简单易用的平台，用于评估英特尔 Cyclone 10 LP FPGA 技术和英特尔 Enpirion 稳压器。
这款评估主板可帮助您：
开发适用于英特尔 Cyclone 10 LP 设备的设计
通过 Arduino UNO R3 护罩、PMOD、GPIO 或以太网接头连接其他功能或设备
测量主要英特尔 Cyclone 10 LP FPGA 的电源 重复利用该套件的 PCB 原理图和设计文件快速开始设计
无论您是 FPGA 开发人员，软件开发人员，创客，经验丰富的物联网 (IoT) 开发人员，编码菜鸟，还是仅仅对 FPGA 好奇，我们希望提供实用的信息，帮助大家轻松玩转英特尔 Cyclone 10 LP FPGA 评估套件。

评估套件内容
英特尔 Cyclone 10 LP
FPGA P/N：10CL025YU256I7G (25K LE)
英特尔 MAX 10 FPGA、预编程系统管理器 ASSP 功能（无需用户重复编程）
板载 USB Blaster II
SystemMAX 控制器
可编程时钟调整
测量主要英特尔
Cyclone 10 LP FPGA 电源轨的电流
Arduino 模拟输入以及转换为数字信号
P/N：10M08SAU169C8G
8K LE、单电源、1 ADC（带 9 条输入通道）
Enpirion 负载点 (PoL) 同步稳压器（带集成电感器）：
EN5339QI，3A
EN5329QI，2A
EP5358LUI，600mA，2 个
HyperRAM*
128 兆位 8 位宽 HyperRAM 内存
100 MB 吞吐量，仅适用于 400 LE 和 12 I/O 的情况
Open Core 许可证可用于评估
HyperBus 内存控制器 IP，由 Synaptic 实验室 提供
10/100/1000Mbps 以太网
英特尔 XWAY PHY11G PEF7071
RGMII 接口，连接英特尔 Cyclone 10 LP FPGA（以 MAC 形式）
MDC/MDIO，用作管理界面
RJ-45，支持以太网线缆
12 针脚 Digilent Pmod* 可兼容接头
请参考 Pmod* 可兼容扩展卡
Arduino 接口
可兼容 Arduino UNO R3
Arduino 护罩可用于该 Arduino 接口
用户 GPIO
2x20 扩展 GPIO 接头，其中 36 个 GPIO 信号发往 100mil 接头
单端 IO，基于 3.3 VCCIO
LED
蓝色电源 LED x1
黄色配置 LED x1
绿色用户 LED x4
按钮
FPGA 重置按钮 x1
FPGA 复位按钮 x1
用户按钮 x4
4 位 DIP 交换机
1 位虚拟 JTAG 旁路
3 位用户 DIP 交换机
配置
板载 USB Blaster II 编程
外部 2x5 JTAG 接头
AS x1 配置（通过板载闪存 (EPCQ64)）
时钟
固定 50MHz 时钟，至英特尔 Cyclone 10 LP FPGA 和英特尔 MAX 10 FPGA
125MHz 以太网时钟，至英特尔 Cyclone 10 LP FPGA（可编程）
50MHz HyperRAM 时钟，至英特尔 Cyclone 10 LP FPGA（可编程）
可编程时钟，至英特尔 Cyclone 10 LP FPGA
电源
通过 USB 或适配器通电
USB 端口，与 USB Blaster II Mini-B 接头共用 AC-DC
(5V) 适配器（不随套件发运）
英特尔 Cyclone 10 LP FPGA 电源测量功能
英特尔 MAX10 FPGA ADC，测量特定英特尔 Cyclone 10 LP FPGA 电源轨的电流
手动测量其他英特尔 Cyclone 10 LP FPGA 电源轨的电压和电流

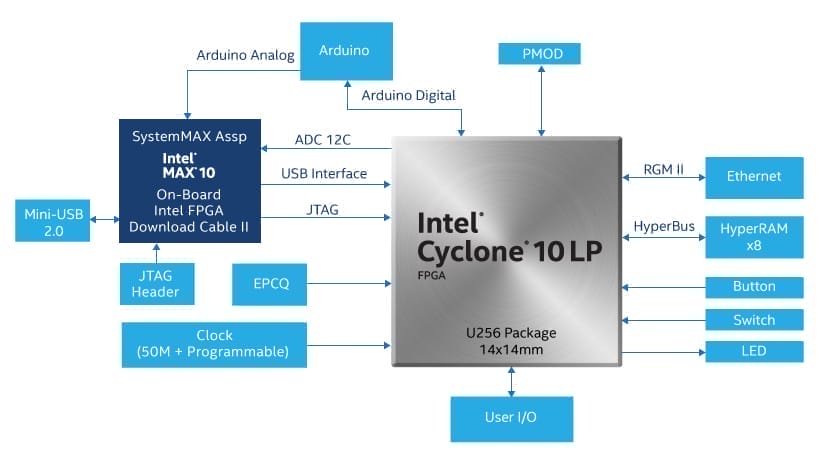

Intel® Cyclone® 10 LP FPGA Evaluation Kit - Block Diagram

No	产品名称	Feature	售价(RMB)
1.	[C10EFP-LP] Intel® Cyclone® 10 LP FPGA Evaluation Kit 产品编号: T0522  重量: 200g		xxx

Documents

标题	版本	档案大小(KB)	新增日期	下载
User Guide	1		2017-10-12
Schematic	1		2017-10-12
Kit Collateral (zip)			2017-10-12
