【DE系列母板】Intel FPGA大学计划EDA/FPGA实验平台DE2-115
- 产品型号： DE2-115[P0159]
- 产品品牌： TERASIC友晶Intel PSG
- 产品规格： Cyclone IV EP4CE115
- 产品价格： 欢迎咨询采购，量多优惠多，提供完善的售后保障和支持！
- 咨询热线：18062095810
DE2 系列平台一直位居于国内外 FPGA 教育开发平台的领先地位。因其拥有适应各种应用需求的丰富接口及工业等级的设计资源，成为全球 1000 所名校实验室中的首选。延续 DE2 系列开发平台之领先和成功，友晶科技推出最新款搭载 Cyclone IV E 芯片之 DE2-115 开发平台。此款开发平台不仅提供客户一个低功耗，丰富逻辑资源，大容量存储器以及 DSP 功能的选择，更因为我们了解客户对移动视频、语音、数据接入及高品质图像渴望，而搭配了丰富的外围接口，满足各类型开发之需求。
DE2-115 开发平台所配备之 Cyclone IV EP4CE115 为 Cyclone IV FPGA 系列之最大器件。此芯片具有 114,480 个逻辑单元（LEs）、高达 3.9 Mbits 的随机存储器、内嵌266个 乘法器，以及低功耗等特质。为您的设计提供最强大的心脏。
接口部分除了承袭广受欢迎的 DE2 系列多媒体开发平台界面外, 还新增了接口以支持包括千兆以太网（GbE）在内的主流协议。HSMC 插槽提供通过 HSMC 子卡和电缆之附加功能和连接。亦可通过 HSMC 电缆将多片的 FPGA 板上透过 HSMC 插槽连接起来，以实现大型的 ASIC 原型开发之需求。
The DE2-115 Board
Cyclone® IV EP4CE115
- 114,480 logic elements (LEs)
- 3,888 Embedded memory (Kbits)
- 266 Embedded 18 x 18 multipliers
- 4 General-purpose PLLs
- 528 User I/Os
配置芯片与 USB Blaster 电路
- EPCS64 配置芯片
- 内建 USB Blaster 电路
- 支持 JTAG 与 AS 模式
内存
- 128MB (32Mx32bit) SDRAM
- 2MB (1Mx16) SRAM
- 8MB (4Mx16) Flash with 8-bit mode
- 32Kbit EEPROM
滑动开关和 LED 指示器
- 18 个滑动开关和 4 个按钮
- 9 个绿色LEDs, 18 个红色 LEDs
- 8 个七段显示器
Audio
- 24-bit CD 质量编码器与解码器
- 输入、输出与麦克风输入接头
Display
- 16x2 LCD module
On-Board Clocking Circuitry
- 3 个 50MHz 振荡器时钟输入
- SMA 接头(external clock input/output)
SD Card Socket
- 支持 SPI 以及 SD 1-bit 两种 SD Card 读取模式
2 个千兆以太网接口
- 高度集成的 10/100/1000M 网络芯片
- 支持工业以太网 IP 核
172-pin High Speed Mezzanine Card (HSMC)
- 用户可配置的 I/O 标准（电压标准：3.3/2.5/1.8/1.5V）
USB Type A and B
- 支持 USB 2.0 标准的 USB 主/从控制器
- 支持全速和低速数据传输
- 立即可用的 PC 端驱动程序
40 引脚 GPIO 扩充槽
- 用户可配置的 I/O 标准（电压标准：3.3/2.5/1.8/1.5V）
VGA 输出
- VGA DAC (high speed triple DACs)
DB-9 Serial Connector
- 带传输控制信号的全功能 RS-232 端口
PS/2 Connector
- 提供 PS/2 鼠标和键盘到 DE-115 的连接
Remote Control
- 红外接收模块
TV-in Connector
- TV 全制式解码芯片（NTSC/PAL/SECAM）
Power
- 桌面型 DC 适配器
- 开关型降压稳压芯片 LM3150MH
Connectivity

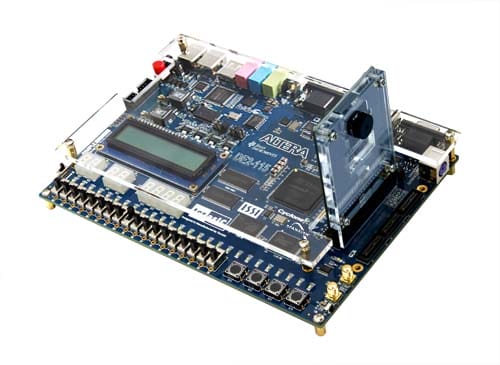

D5M 接口连接示意图
- D5M 与 DE2-115 连接示意图

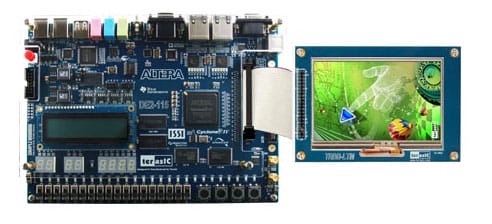

LTM接口连接示意图
- LTM 与 DE2-115 连接示意图

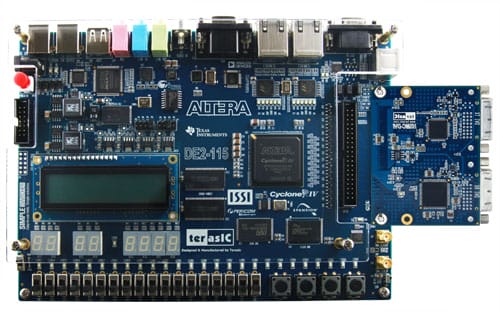

DVI-HSMC 接口连接示意图
- DVI-HSMC 与 DE2-115 连接示意图

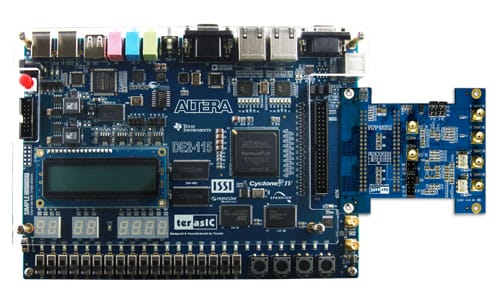

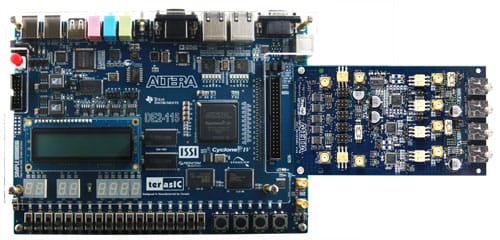

ADA-HSMC 接口连接示意图
- ADA-HSMC 与 DE2-115 连接示意图
DCC-HSMC 接口连接示意图
- DCC-HSMC 与 DE2-115 连接示意图

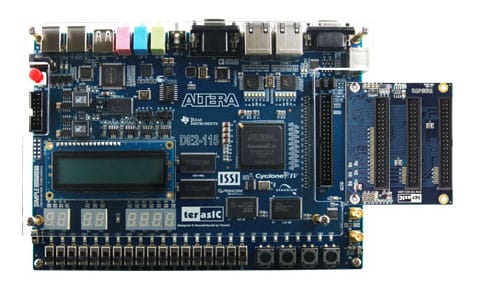

HTG(M) 接口连接示意图
- HTG(M) 与 DE2-115 连接示意图

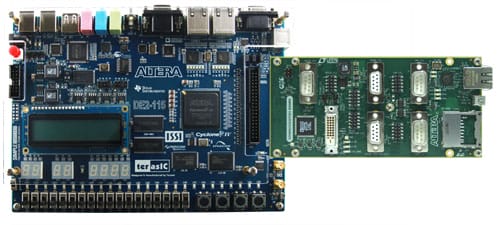

COMM 接口连接示意图
- COMM 与 DE2-115 连接示意图

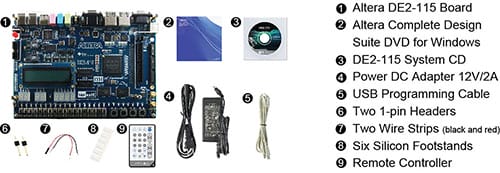

The DE2-115 package includes:
