友晶科技作为视频、影像以及多媒体产品方面的设计专家，针对这个领域，应用 Arria II GX 系列芯片开发出 A2GX 视频开发套件，为高端视频处理的使用者提供了一套理想平台。该开发套件由 Arria II GX FPGA 开发板 和 DVI-HSMC 子板组成。其中的 Arria II GX FPGA 开发板拥有 HSMC 接口，可以实现更多的功能和连接。同时它还提供了一个基于 PCI Express 的扩展接口，配合 Arria II GX 芯片中的 PCI Express 硬核，让用户在开发诸如扩展卡、主机总线适配器、图形卡以及高端服务器等大容量的 PCI Express 应用时，可大大缩短设计时间。除此之外此开发板提供了丰富的存储器件，包括内建的 DDR3 内存模块和 DDR2 SO-DIMM 插槽，为内存密集型应用提供了完美的解决方案。

开发套件里附带的 DVI-HSMC 子卡能够让开发人员获取高品质、清晰度高达 1600x1200 的视频信号。友晶开发完整源码的 DVI 控制器设计实例方便使用者做相关应用。

用户也可以透过购买此开发工具包，体验 VIP（Altera 的视频和图像处理套件 MegaCore 功能）等先进的图像处理设计软件。

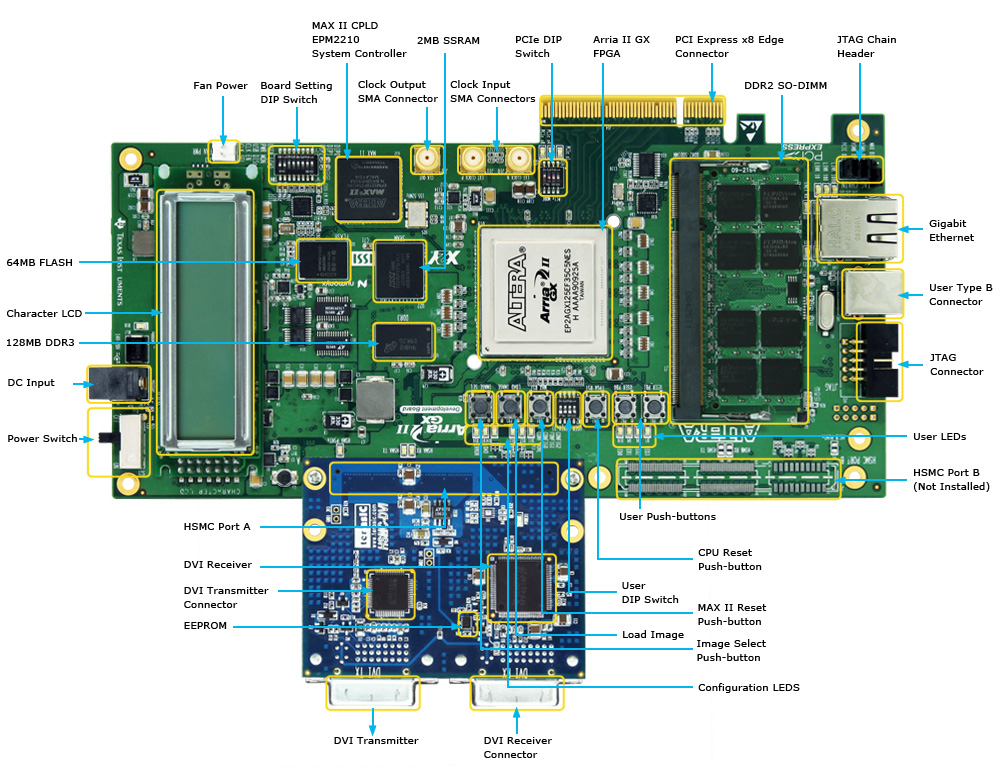

Arria II GX Development Board:

Arria II GX EP2AGX125EF35 FPGA

• 124,100 logic elements (逻辑单元)
• 49,640 adaptive logic modules (ALMs)
• 8,121 Kb on-chip memory
• 12 high-speed transceivers
• 6 phase-locked loops (PLLs)
• 576 18x18 乘法器
• 0.9V 核心电压

Max® II EPM2210F256 CPLD

• 2.5V 核心电压

On-board ports

• 一个 HSMC 扩展插槽
• 一个千兆以太网接口

PCI Express x8 Edge Connector

• Support connection speed of Gen1 at 2.5Gbps/lane
• 通过 x8 PCIe 插槽可与 PC 机建立连接

On-board Memory

• 128MB 16bit DDR3 device
• 1GB 64bit DDR2 SO-DIMM
• 2MB SSRAM
• 64MB FLASH

FPGA配置电路

• MAX II CPLD and flash fast passive parallel configuration
• On-board USB-Blaster™ circuitry using the Quartus II Programmer

时钟电路

• Four on-board oscillators
  • 100MHz
  • 可编程振荡器, 默认频率为 125MHz
  • 可编程振荡器, 默认频率为 100MHz
  • 155.52MHz
• SMA 连接器外部 LVPECL时钟输入
• SMA 连接器用于时钟输出

General User I/O

• LEDs/displays
  • 4个用户LED
  • 两行字符液晶显示器
  • 一个已配置的LED
  • 一个HSMC接口的发送/接收的LED（发送/接收）
  • 3个 PCI Express LEDs
  • 4个 以太网LEDs

按钮

• 1个用户复位按钮 (CPU 复位)
• 1个 MAX II CPLD 复位
• 1个下载程序按钮(从flash 下载程序至 FPGA)
• 1个选择程序按钮 (选择经由flash下载的图片)
• 2个通用用户按钮

DIP Switches

• Four user DIP switches
• Eight MAX II device control DIP switches

Power Supply

• 14V to 20V DC input
• PCI Express 边缘连接器电源
• On-board power measurement circuitry

Arria II GX FPGA Development Kit CD-ROM

• Design examples
  • Board Update Portal, featuring the Nios® II processor web server and remote system update
  • Board test system

Altera's Complete Design Suite DVD

• Quartus II Software Development Kit Edition, includes support for Arria II GX FPGAs
• Nios II Embedded Design Suite
• MegaCore® IP Library includes PCI Express, Triple Speed Ethernet, SDI, and DDR3 High-Performance Controller IP cores
  • IP evaluation available through OpenCore Plus

DVI-HSMC Card:

数字发送器

• DVI发送器
• 全面兼容DVI规范
• 支持从VGA到UXGA的分辨率范围（25MHZ – 165MHZ像素速率）
• 通用图形控制器接口
  • 12-bit双边沿，24-bit单边沿输入模式
  • 1.1 V至1.8 V可调电压和3.3 V的标准CMOS输入信号标准
  • 全差分和单端输入时钟模式
  • Standard Intel 12-Bit Digital Video Port Compatible as on Intel™ 81x Chipsets
• 增强的锁相环噪声免疫性能
  • 降低系统成本的片上稳压器和旁路电容器
• 较低的抖动性
  • 没有HSYNC异常抖动
  • 可忽略的数据相关抖动
  • 使用可编程I ² C串行接口
  • 3.3-V 的单电源供电

数字接收器

• DVI接收器
• 支持UXGA 分辨率 (输出像素速率高达 165 MHz)
• 数字视频标准接口（DVI）

　　 COMM 接口连接示意图

• COMM 与A2GX 连接示意图



　　 MSV 接口连接示意图

• MSV 与A2GX 连接示意图




•



  * A2GX Development Board - 216X107 mm
  * DVI daughter card - 41 x 78.11 mm

主产品订购

No	产品名称	售价(RMB)
1.	[A2GX+DVI] Arria II GX Video Development System 产品编号: K0036  重量: 3,000g	xxx

选购配件 (如需选购, 请与主产品同时订购)

No	配件名称	售价(RMB)
1.	DDR2-800 1GB 200PIN SODIMM 产品编号: MMM-3033-DSL  重量: 200g	xxx

Documents

标题	版本	档案大小(KB)	新增日期	下载
Arria II GX FPGA Development Kit User Guide		1752	2010-07-13
HSMC-DVI User Manual		3950	2010-07-09
